Токарные автоматы продольного точения с ЧПУ CITIZEN

Компания ПРЕЦИЗИОНБЕЛ занимается продажей автоматов продольного точения на территории Республики Беларусь с 2010 года.

   Основной задачей современного станкостроения является сокращение всех статей расходов на производство конечного продукта, т. е. снижение себестоимости. Идеология токарных станков Cincom (Citizen, Япония) построена на оптимизации временных затрат, связанных с перемещениями деталей и инструмента в процессе обработки, что в итоге и дает требуемую экономию.

   Все, кто хоть раз пользовался японской техникой, отмечают, что она удобна в эксплуатации и обслуживании, эргономична, безопасна для человека и окружающей среды. Этими же достоинствами обладают и токарные автоматы продольного точения Citizen Cincom – одного из ключевых партнеров компании «ПРЕЦИЗИОНБЕЛ». Они высокопроизводительны и точны, поэтому относятся к классу высокопрецизионных — не даром разрабатывались для производства деталей часов. Этими качествами станки наделены благодаря наличию высокоскоростных инструментальных модулей, которые позволяют обрабатывать деталь тремя инструментами одновременно. Кроме того, продольная обработка в них осуществляется не перемещением резца по оси Z, а перемещением заготовки относительно резца. Такая конструкция станка обеспечивает высокую жесткость закрепления детали, а значит — и высокую точность обработки. Автоматы продольного точения Citizen  позволяют обрабатывать пруток диаметром до 64 мм, с максимальной длиной обработки 320 мм (за одну установку), и до 600 мм — с применением специального приспособления. Все без исключения автоматы продольного точения оснащены противошпинделем, револьверными головками и платформами с большим количеством режущего инструмента, в том числе и приводного, мощными системами ЧПУ, а также многочисленными средствами автоматизации.

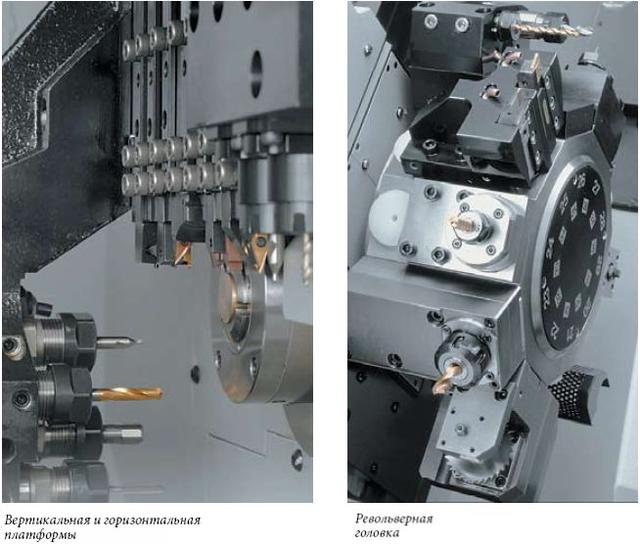

   Универсальная многопозиционная инструментальная головка расположена напротив шпинделя, параллельно оси его вращения, позволяет выполнять различные виды торцевой и радиальной обработки: фрезерование, внецентровое сверление, гравирование на поверхности вращения, изготовление многогранников и т.д. Вертикальная инструментальная платформа — многоместный инструментальный модуль для радиальной обработки — расположена на передней бабке. Может быть оснащена линейными многоместными резцедержателями, блоком приводного инструмента и резцедержателями. Горизонтальная инструментальная платформа — многоместный инструментальный модуль для торцевой обработки — расположена на поперечном суппорте, оснащена так же, как и вертикальная.

Применение приводного инструмента на автоматах продольного точения значительно расширяет технологические возможности токарной обработки. Благодаря точной синхронизации его вращения с вращением шпинделей стало возможным осуществлять обработку по осям С и Y, выполнять различные операции: точное нарезание резьбы метчиком без применения специальных компенсационных патронов, внецентровое сверление, фрезерование, гравирование на боковой поверхности цилиндрической детали; обрабатывать многогранные прутки (функция Polygon), нарезать зубчатые колеса и многие другие. Эффективно управлять многоосевой и многоинструментальной обработкой позволяет мощная система ЧПУ Fanuc либо специализированная система для многоосевой обработки Mitsubishi MELDAS.

  Высокотехнологическое оснащение токарных станков Cincom предусматривает широкую автоматизацию процессов: измерений, загрузки-выгрузки, удаления стружки и т. д. Это позволяет их использовать в составе гибких автоматизированных комплексов с минимальным участием человека.

    Широчайшее применение автоматы Citizen нашли в изготовлении деталей медицинской тематики. Титановые медицинские винты со специальной резьбой для скрепления костей изготавливаются только на токарных автоматах. Их резьба очень глубокая, а материал титан сложен в обработке. Классическими методами такую не нарезать. Поэтому применяется специальный метод и оснастка – вихревое фрезерование специальной головкой.

При нарезании резьбы вихревой головкой не требуется предварительной проточки прутка, резьба формируется за один проход. Преимуществом вихревой головки также является возможность изготовления резьбы большой длины. Длинные винты с метрической резьбой – также область применения этого приспособления.

Благодаря быстрой переналадке и комплексной обработке заготовки за одну установку, эти станки эффективно применяются как в мелкосерийном, так и в среднесерийном и серийном производствах. Они обеспечивают эффективное решение насущных производственных проблем и хорошо зарекомендовали себя в таких отраслях как радио- и приборостроение, производстве медицинского инструмента, пневмо- и гидравлических компонентов, автомобильных комплектующих и т.д. А технологические возможности даже самых простых моделей станков расширяют простор для технической мысли, стимулируют к освоению продукции новых видов и лучшего качества. По производству токарных автоматов продольного точения Citizen Cincom занимает первое место в мире, поставляя на рынок 40 % оборудования данного типа.

В станках Citizen используется запатентованная технология LFV (Low Frequency Vibrationcutting) или обработка с низкочастотными колебаниями. Основная ее цель – получение в процессе резания мелкой стружки, избежание возникновения навивания стружки и, как следствие, вынужденной остановки станка. Для этого станки оснащены специальным блоком управления, который в процессе обработки придает режущему инструменту осциллирующее движение, в результате которого точение производится не по винтовой траектории, а по сложной кривой. Если сделать мгновенную фотографию поверхности обрабатываемой детали, то она будет похожа на поверхность торцевого кулачка (рис. 1). Во время первого оборота формируется первый «кулачок», на втором обороте – второй, но со смещением на 90о, при котором врезающее движение снимает излишки материала «кулачка». Эта технология применима для обработки всего спектра материалов и дает следующие преимущества:

• общее снижение усилий обработки;
• отсутствие нароста на режущей кромке;
• увеличение срока службы инструмента;
• сокращение времени простоя станка из-за необходимости убирать стружку.

Компания «ПРЕЦИЗИОНБЕЛ» давно и продуктивно сотрудничает с компанией Citizen Machinery – лидером в области производства токарных автоматов продольного точения. За более чем 10-летнюю историю нашего взаимодействия некоторые белорусские компании стали обладателями прецизионных станков CITIZEN.

Станки Citizen Cincom уже многим нашим заказчикам позволили качественно решить свои технологические проблемы. Использование этих станков в производстве обеспечило нашим заказчикам повышение конкурентоспособности как выпускаемой ими продукции – позволяя изготавливать ее качественно и в короткие сроки, так и предприятий в целом – обеспечивая широкие технологические возможности для производства новых и уникальных изделий в будущем.
