Поворотные столы NIKKEN (Япония)

Компания ПРЕЦИЗИОНБЕЛ является официальным представителем NIKKEN в Республике Беларусь.

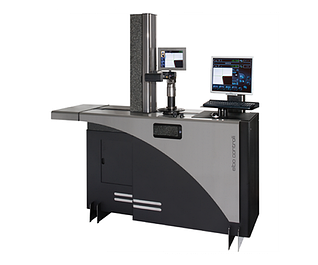

Европейское отделение Nikken Kosakusho Europe Limited, зарегистрированное в 1989 году, является дочерней компанией Nikken Kosakusho Works Limited Japan. Европейское отделение отвечает за импорт, дистрибуцию и поставку всего спектра продукции Nikken, включающего поворотные столы и станки с ЧПУ, устройства для предварительной настройки станков и измерительные устройства, устройства для настройки станков Elbo Controlli.

Nikken Works Limited ежегодно выпускает в Японии около 500 000 патронов для инструмента, 3500 поворотных столов и 250 000 разверток. В компании работают более 550 человек по всему миру, она имеет репутацию производителя качественной продукции и клиентоориентированного поставщика.

Штаб-квартира, производственные помещения, офис продаж и европейский дистрибуторский центр Nikken Kosakusho Europe Limited расположены в Ротереме, Южный Йоркшир, Великобритания. На 2400 м²также размещены помещения для регулярно проводимых семинаров, презентаций и демонстраций резки в собственном цехе предприятия.

Nikken Kosakusho Works Ltd. является производителем патронов для инструмента и оборудования для станков. С момента создания в 1958 году компания является лидером рынка в различных областях, таких как оборудование для аэрокосмической, автомобильной промышленности и производителей высокоточного оборудования.

Мы гордимся, что наша «глобальная система производства» способствует успеху наших клиентов во всех перечисленных отраслях.

Слово NIKKEN расшифровывается как «принцип постоянных исследований и разработки», и этот принцип принят всеми нашими сотрудниками в их повседневном стремлении к совершенству в своей работе.

Мы постоянно стремимся улучшить наши технологии через постоянные инновации для дальнейшего повышения качества и надежности нашей продукции, применяемой в различных отраслях.

Завод Nikken Osaka-Daito открыт в 2004 году. Эта площадка теперь является центром выпуска и дистрибуции всего ассортимента.

Два завода, головной офис и центры подготовки материалов теперь сосредоточены на одной производственной площадке.

Поворотные и поворотно-наклонные (глобусные) столы позволяют добавить одну или две контролируемые оси к существующему станку. CNC столы NIKKEN для станков и обрабатывающих центров благодаря своему высокому качеству допускают работу под нагрузкой в течение 24 часов в сутки. Преимущества столов NIKKEN перед конкурентами обусловлены применением в производстве целого ряда уникальных технологий и технических решений.

Твердосплавный червячный винт

В системе применяется Твердосплавный Червячный Винт - твердый и сохраняющий прочность при высокоскоростном вращении. Материал винта - Карбид марки V - обладает высокой износостойкостью и прочностью. Работая в сверхтяжелом режиме, твердосплавный винт позволяет поддерживать высокую точность практически постоянной. В сравнении с традиционной конструкцией червячной системы (червячное колесо из фосфористой или алюминиевой бронзы и стальной винт) такая система позволяет существенно снизить величину износа. Таблица измерений в течение нескольких лет показывает эту огромную разницу. Для достижения лучшей ударной прочности в червячных системах с небольшим зубчатым модулем используется винт из специального стального сплава.

Червячное колесо

Червячное колесо изготовлено из специальной стали, изготовленной по заказу NIKKEN. Колесо подвергается закалке, а зубья - ионному азотированию. Такая обработка решает проблему трения скольжения пары твердый сплав - азотированная сталь. Твердость поверхности зубьев червячного колеса достигает HV-930 (на глубину 0,1 мм), твердость сердцевины зуба - HRC36. Такая обработка обеспечивает восприятие поворотным столом высоких нагрузок на протяжении длительного времени без ухудшения качества и точности обработки детали.

По сравнению с поворотными столами, в которых установлены червячные колеса из традиционных материалов (фосфористая бронза, алюминевая бронза), столы NIKKEN обладают более высокой стойкостью к нагрузкам и гораздо большей долговечностью. Степень износа червячной передачи NIKKEN во много раз ниже аналогичной других производителей, изготовленной, например, из фосфористой бронзы (см рисунок).

Эффект динамической масляной пленки

Качество изготовления зубчатых передач и исследование угла давления червячного винта позволили достичь более высокой скорости вращение стола (66.6 об/мин). В высокоскоростных поворотных столах NIKKEN с ЧПУ Z серии вращение винта создает давление, нагнетающее масло в зазор между зубьями, предотвращая контакт металл-металл, возникает эффект динамической масляной пленки высокого давления. Это устраняет износ зубьев и обеспечивает системе высокую прочность и долговечность.

Решена проблема недостаточного тормозного момента наклонной оси (5000 Н*м)

Технология запатентована: JAPAN (PAT.2142343), U.S.A. (PAT. 5385424, 5507587), EU (РАТ. EP 055335581)

В пятиосевом поворотно-наклонном столе используется конструкция тормоза наклонной оси, аналогичная зажиму фрезерного патрона NlKKEN, доказавшему надежность 40-летним опытом применения. Такая конструкция обеспечивает отсутствие вибрации при любом угле наклона. Отлично работает при многосторонней обработке, включая сверление и обработку цилиндрическими фрезами.

Представленные на картинке ниже образцы изделий изготовлены помощью высокоскоростного стола с ЧПУ серии Z: лопатки турбин, конические шестерни, фрезы, коронки, корпусные детали и др.

Компания NIKKEN использует в создании поворотно-наклонных (глобусных) столов технологии, запатентованные в Японии, США и Европе. Благодаря этим новейшим разработкам, 5-и осевые столы NIKKEN отличаются от аналогов отсутствием вибрации при любом угле наклона и прекрасно подходят для одновременной многоповерхностной обработки деталей, включая силовое сверление и торцевое фрезерование.

Условно поворотные и поворотно-наклонные столы NIKKEN можно разделить на несколько типов. Вот некоторые из них:

Внешние присоединительные размеры столов могут быть различными в зависимости от типа привода.

Полная номенклатура столов NIKKEN не ограничивается только представленными на фото выше. Вы можете более подробно ознакомиться поворотными и глобусными столами NIKKEN, оснасткой для столов, их размерами и техническими характеристиками в Каталоге. Также в Каталоге представлена информация по контроллерам NIKKEN для столов.

Большие поворотные столы с ЧПУ

NIKKEN выпускает круглые столы различных размеров и с разными характеристиками. Начиная от компактных поворотных столов с диаметром планшайбы от 105 мм (максимальная нагрузка до 60 кг), заканчивая горизонтальными поворотными столами с диаметром планшайбы до 2000 мм и максимальной нагрузкой до 30 т.
