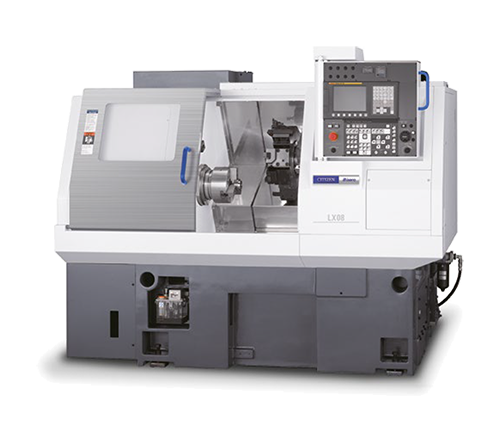

Прецизионный токарный автомат MIYANO LX08
Прецизионный токарный автомат MIYANO LX08 Под заказ
Написать
Перезвоните мне
  • +375 показать номер +375296300697
Перезвоните мне
  • +375 показать номер +375296300697
  • Контакты
    • Телефон:
      +375296300697
    • Контактное лицо:
      Гусельцев Максим Александрович
    • Адрес:
      пр-т Пушкина, 50, офис 011, Минск, Беларусь
    • Email:
      precizionbel@mail.ru

LX08

We proudly introduce an 8-inch chucking machine, developed through and close study of the basic performance required of machine tools. The rigid turret uses precision scraped square guideways providing excellent vibration damping characteristics, the rigid spindle is supported by double-row cylindrical roller bearings and angular contact ball bearings, and the heavy 30° slanted bed is in a platform-like surface table where the turret and the spindle are mounted. The high levels of basic performance accomplished give consistently high machining accuracy.

Эти токарные центры с ЧПУ состоят из неподвижной передней бабки главного шпинделя, револьверной головки поворотного типа на поперечных(Ось X) и продольных (Ось Z) салазках, и задней бабки (опция). Центры данной серии разработаны для обработки прутка, которая требует сверления/фрезерования в поперечном направлении или обработки сзади, и обработки в патроне отрезанных заготовок, поковок или отливок. Система управления ЧПУ Oi-TC FANUC.

Item LX-08C
Machining capacity
Max. work length 320 mm
Max. machining diameter Max. 210mm Dia.
Spindle
Number of spindle 1
Spindle speed range 40 – 4,000min-1
Spindle draw tube dia. 52 mm Dia.
Type of chucking system Hydraulic thru-hole chuck cylinder
Collet chuck type HardingeS22 with pad

Power chuck type 8″ thru-hole power chuck
Tool slide
Number of Tool slide 1
Type of tool slide 10st. turret
Size of Turning Tools 25 mm Sq
Size of Drill & Boring Tools 40 mm Dia
Turret Index Time 0.26 sec / 1pos.
Slide
Slide travel X-axis 175 mm
Z-axis 435 mm
Rapid Feed rate X-axis 12 m/ min.
Z-axis 16 m/ min.
Tailstock (Option)
Slide type Hydraulic
Max. slide travel 300 mm
Live center size MT4
Max. slide thrust 4.3 KN/ 3.4 MPa
Min. slide thrust 0.36 KN/ 0.3 MPa
Quill type Hydraulic
Max. slide travel 10 mm (Quill 90 mm + Manyual 220 mm)
Live center size MT4
Max. slide thrust 4.3KN /3.4 MPa

Min. slide thrust 0.36KN /0.3 MPa

Tank capacity

Hydraulic oil tank capacity 10 L

Lubricating oil tank capacity 2 L

Coolant tank capacity 150 L
Machine dimensions
Machine hight 1,734 mm
Floor space 2,150 mm x 1,728 mm
Machine weight 4,500 kg
Motors
Spindle drive AC 75/ 11
Coolant ponp AC 0.18 kW
Power supply
Voltage AC 200 V ± 10%, 50/ 60 Hz± 1%
Capacity 22 KVA
Air supply 0.5 MPa (5 kgf/ cm2)
Fuse 100 A



Стандартная комплектация:

  • Блокировка передней двери защитного ограждения
  • Система подачи СОЖ с поддоном для стружки
  • Полная защита от разбрызгивания СОЖ и разлёта стружки
  • Комплект ручного инструмента (включая мелкий инструмент для обслуживания)
  • Выравнивающие винты и плиты
  • Руководство по работе и обслуживанию станка
  • Предупреждающие таблички по технике безопасности
  • Освещение рабочей зоны
  • Стандартный комплект держателей инструмента

Дополнительные принадлежности и опции:

  • Цанги для шпинделя, специальные патроны
  • Дополнительно держатели инструментов и приводные блоки
  • Системы автоматической выгрузки / загрузки деталей
  • Системы подачи СОЖ под высоким давлением
  • Оптические линейки
  • Системы активного контроля и размерной привязки инструмента
  • Системы сдува / смыва / удаления / транспортировки стружки
  • Встроенный графический редактор
  • Мониторинг нагрузки на инструмент
  • Опции системы ЧПУ
  • Программные опции

Дополнительную информацию Вы можете получить у наших менеджеров.

Обращаем Ваше внимание, что возможно изменение дизайна и технических характеристик производителем без предварительного уведомления.

Характеристики
Основные
Производитель   Citizen
Страна производитель Япония
Состояние Новое
Дополнительный сервис   Установка,  Сервисное обслуживание,  Обучение
ЧПУ   Да
