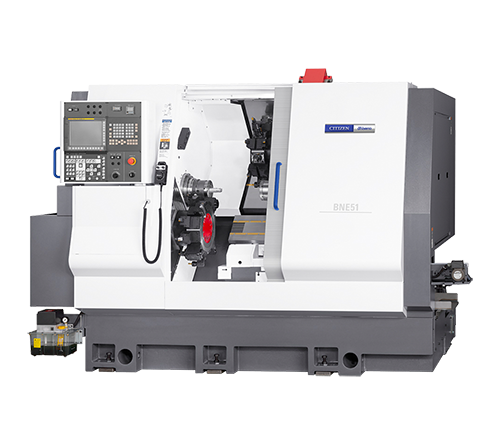

Токарный автомат MIYANO BNE-51

Под заказОптом и в розницу

Оптовые и розничные цены уточняйте

Написать
Токарный автомат MIYANO BNE-51
Токарный автомат MIYANO BNE-51 Под заказ
Написать
Перезвоните мне
  • +375 показать номер +375296300697
Перезвоните мне
  • +375 показать номер +375296300697
  • Адрес и контакты
    • Телефон:
      +375296300697
    • Контактное лицо:
      Гусельцев Максим Александрович
    • Адрес:
      пр-т Пушкина, 50, офис 011, Минск, Беларусь
    • Email:
      precizionbel@mail.ru

Станки серии BNE, имеющие два шпинделя и две револьверные головки, позволяют завершить производство и реализовать совмещение процессов, сократив время обработки.

• Шпиндель с высокой жесткостью.
• Вручную отшабренные направляющие на всех осях.
• Станина высокой жесткости.
• Высокожесткие, высокоточные револьверные головки (две 12-позиционные револьверные головки).

Станки BNE-6 имеют ту же основную конструкцию, что и BNE-5, с двумя шпинделями и двумя револьверными головками, но мы снизили издержки при одновременном улучшении функций, что привело к отличной стоимости. Диапазон обработки был расширен за счет увеличения диаметров максимальной обработки от φ34 мм и φ51 мм до представленных на моделях BNE-5 до φ42 мм и φ51 мм (в качестве опции также доступен цанговый патрон φ34 мм). Последний узел ЧПУ уменьшает время простоя на 10% при высокоскоростной обработке данных и проверенной обработке кодов T и M, поэтому улучшается производительность. Информация о станке отображается на экране операции при вводе данных обработки и в соответствии со стадиями работ по техническому обслуживанию, а также удобная для понимания работоспособность также помогает сократить время настройки.
BNE-42S6 / 51S6 (система ЧПУ: FANUC FS31i-B).
Демонстрирует высокую производительность с компоновкой 2-х шпиндельной и с 2-мя револьверными головками, которая позволяет одновременно обрабатывать детали в левом и правом направлениях.
BNE-42SY6 / 51SY6 (блок ЧПУ: FANUC FS31i-B).
Расширяет диапазон комплексной обработки путем добавления оси Y к верхней револьверной головке (HD1).
BNE-51MSY (блок ЧПУ: MITSUBISHI M730VS).
Осуществляет одновременную обработку отверстий на обеих торцах и одновременную обработку тремя инструментами с использованием управления наложением путем добавления оси Y к верхней револьверной головке (HD1) и оси X3 к вспомогательному шпинделю (SP2).

Наименование BNE51S6 BNE51SY6
Производительность обработки
Максимальная рабочая длина
Максимальный диаметр стержня SP1 51 мм 51 мм
Максимальный диаметр стержня SP2 42 мм 42 мм
Шпиндель
Количество шпинделей 2 2
Скорость шпинделя SP1 5.000 мин-1 5.000 мин-1
Скорость шпинделя SP2 5.000 мин-1 5.000 мин-1
Край шпинделя SP1 A2-6 A2-6
Край шпинделя SP2 прямой прямой
Диаметр тяговой трубки SP1 0 52 мм 0 52 мм
Диаметр тяговой трубки SP2 0 43 мм 0 43 мм
Тип цангового патрона SP1 H-S22/ DIN177E H-S22/ DIN177E
Тип цангового патрона SP2 H-S20/ DIN173E H-S20/ DIN173E

Размер и тип патрона SP1 6″ (169 мм Dia.) 6″ (169 мм Dia.)
Размер и тип патрона SP2 5″ (135 мм Dia.) гидравлический 5″ (135 мм Dia.) гидравлический
Турель
Количество турелей 2 2
Базовые места для турелей HD1 12 ST 12 ST
Базовые места для турелей HD2 12 ST 12 ST
Размер хвостовика квадратного токарного инструмента 20 мм Sq. 20 мм Sq.
Диаметр хвостовика 0 25 мм 0 25 мм
Вращающийся инструмент
Количество вращающегося инструмента макс. 12+12 макс. 12+12
Тип вращающегося инструмента одинарная муфта одинарная муфта
Диапазон скоростей шпинделя макс. 6.000 мин-1 макс. 6.000 мин-1
Скорость подачи
Быстрая подача оси X1 18 м/мин 18 м/мин
Быстрая подача оси X2 16.2 м/мин 16.2 м/мин
Быстрая подача оси Z1 20 м/мин 20 м/мин
Быстрая подача оси Z2 18 м/мин 18 м/мин
Быстрая подача оси Y1   12 м/мин
Быстрая подача оси B 20 м/мин 20 м/мин
Скользящий ход оси X1 175 мм 175 мм
Скользящий ход оси X2 145 мм 145 мм
Скользящий ход оси Z1 380 мм 380 мм
Скользящий ход оси Z2 175 м 175 мм
Скользящий ход оси Y1   ± 40 мм
Скользящий ход оси B 450 мм 450 мм
Двигатель
Мотор шпинделя SP1 15/11 кВ (15 мин/cont) 15/11 кВ (15 мин/cont)
Мотор шпинделя SP2 5.5/3.7 кВ (15 мин/cont) 5.5/3.7 кВ (15 мин/cont)
Двигатель вращающегося инструмента 2.2 кВ 20 Нм 2.2 кВ 20 Нм
Двигатель гидравлического управления 1.5 кВ 1.5 кВ
Смазочный электродвигатель 0.023 кВ 0.023 кВ
Двигатель охлаждающей жидкости 0.25 кВ 0.25 кВ
Мотор охлаждающей жидкости высокого давления 0.8/1.36 кВ (50/60 Гц) 0.8/1.36 кВ (50/60 Гц)
Турборежимный электродвигатель 0.75 кВ 0.75 кВ
Источник питания
Емкость 44 кВА 44 кВА
Вольтаж AC 200/220 V AC 200/220 V
Подача воздуха 0.5 Mpa 0.5 Mpa
Предохранитель 125 A 125 A
Объем баков
Емкость гидравлического масляного бака 10 л 10 л
Емкость масляного бака 4 л 4 л
Емкость бака охлаждающей жидкости 350 л 350 л
Размеры устройства
Высота 1.925 мм 2.080 мм
Занимаемое пространство W 2.725 x D 2.159 мм W 2.725 x D 2.159 мм
Вес 7800 кг 7800 кг



Items BNE51S6 BNE51SY6
Machining capacity
Maximum work length
Maximum bar diameter SP1 51 mm 51 mm
SP2 42 mm 42 mm
Spindle
Number of spindles 2 2
Spindle speed SP1 5.000 min-1 5.000 min-1
SP2 5.000 min-1 5.000 min-1
Spindle nose SP1 A2-6 A2-6
SP2 Flat Flat
Draw tube Dia. SP1 0 52 mm 0 52 mm
SP2 0 43 mm 0 43 mm
Type of collet chuck SP1 H-S22/ DIN177E H-S22/ DIN177E
SP2 H-S20/ DIN173E H-S20/ DIN173E

Power chuck size and type SP1 6″ (169 mm Dia.) 6″ (169 mm Dia.)
SP2 5″ (135 mm Dia.) Hydraulic 5″ (135 mm Dia.) Hydraulic
Turret
Number of turret 2 2
Turret stations HD1 12 ST 12 ST
HD2 12 ST 12 ST
Shank size of square turning tool 20 mm Sq. 20 mm Sq.
Diameter of drill shank 0 25 mm 0 25 mm
Revolving tool
Number of revolving tools Max.12+12 Max.12+12
Type of revolving tools Single clutch Single clutch
Tool spindle speed range Max. 6.000 min-1 Max. 6.000 min-1
Feed rate
Rapid feed rate X1 axis 18 m/min 18 m/min
X2 axis 16.2 m/min 16.2 m/min
Z1 axis 20 m/min 20 m/min
Z2 axis 18 m/min 18 m/min
Y1 axis   12 m/min
B axis 20 m/min 20 m/min
Slide stroke X1 axis 175 mm 175 mm
X2 axis 145 mm 145 mm
Z1 axis 380 mm 380 mm
Z2 axis 175 mm 175 mm
Y1 axis   ± 40 mm
B axis 450 mm 450 mm
Motors
Spindle motor SP1 15/11 kW (15min. /cont) 15/11 kW (15min. /cont)
SP2 5.5/3.7 kW (15min/cont) 5.5/3.7 kW (15min/cont)
Revolving tool motor 2.2 kW 20 Nm 2.2 kW 20 Nm
Hydraulic operating motor 1.5 kW 1.5 kW
Lubricating motor 0.023 kW 0.023 kW
Coolant motor 0.25 kW 0.25 kW
High-pressure coolant motor 0.8/1.36 kW (50/60Hz) 0.8/1.36 kW (50/60Hz)
Turret index motor 0.75 kW 0.75 kW
Power supply
Capacity 44 KVA 44 KVA
Voltage AC 200/220 V AC 200/220 V
Air supply 0.5 Mpa 0.5 Mpa
Fuse 125 A 125 A
Tank capacity
Hydraulic oil tank capacity 10 L 10 L
Lubricating oil tank capacity 4 L 4 L
Coolant tank capacity 350 L 350 L
Machine dimensions
Machine height 1.925 mm 2.080 mm
Floor space W 2.725 x D 2.159 mm W 2.725 x D 2.159 mm
Machine weight 7800 kg 7800 kg



Стандартная комплектация:

  • Блокировка передней двери защитного ограждения
  • Система подачи СОЖ с поддоном для стружки
  • Полная защита от разбрызгивания СОЖ и разлёта стружки
  • Комплект ручного инструмента (включая мелкий инструмент для обслуживания)
  • Выравнивающие винты и плиты
  • Руководство по работе и обслуживанию станка
  • Предупреждающие таблички по технике безопасности
  • Освещение рабочей зоны
  • Стандартный комплект держателей инструмента

Дополнительные принадлежности и опции:

  • Цанги для шпинделя, специальные патроны
  • Дополнительно держатели инструментов и приводные блоки
  • Системы автоматической выгрузки / загрузки деталей
  • Системы подачи СОЖ под высоким давлением
  • Оптические линейки
  • Системы активного контроля и размерной привязки инструмента
  • Системы сдува / смыва / удаления / транспортировки стружки
  • Встроенный графический редактор
  • Мониторинг нагрузки на инструмент
  • Опции системы ЧПУ
  • Программные опции

Дополнительную информацию Вы можете получить у наших менеджеров.

Обращаем Ваше внимание, что возможно изменение дизайна и технических характеристик производителем без предварительного уведомления.

Характеристики
Основные
Производитель   Citizen
Страна производитель Япония
Состояние Новое
Дополнительный сервис   Установка,  Сервисное обслуживание,  Обучение
ЧПУ   Да
