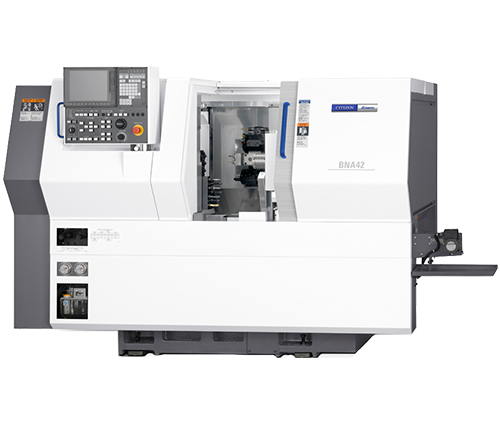

Токарный автомат MIYANO BNA-42GTY
Токарный автомат MIYANO BNA-42GTY Под заказ
Написать
Перезвоните мне
  • +375 показать номер +375296300697
Перезвоните мне
  • +375 показать номер +375296300697
  • Адрес и контакты
    • Телефон:
      +375296300697
    • Контактное лицо:
      Гусельцев Максим Александрович
    • Адрес:
      пр-т Пушкина, 50, офис 011, Минск, Беларусь
    • Email:
      precizionbel@mail.ru

Это стандартные станки под маркой Miyano, разработанные с концепцией экономии пространства и со сложными функциями.
Достигая высокой точности с помощью высокожестких шпинделей и револьверных головок, опирающихся на отшабренные коробчатые направляющие станины, которые подходят для обработки материала среднего диаметра прутков Ø34мм, Ø42мм с помощью шпиндельных двигателей, дающих на выходе от 7.5 / 5.5 (11 / 7.5) кВт.
Это станки с ЧПУ компактной конструкции, которые способны к сложной механической обработке, хотя они компактны по размеру.

BNA-C обеспечивает отличную экономическую эффективность благодаря простой конфигурации, состоящей из одного шпинделя и одной револьверной головки.
BNA-S оснащен контршпинделем (SP2) и может выполнять обратную обработку.

BNA-DHY имеет группы управления двумя осями и сокращает время цикла с возможностью одновременной обработки с передней и с задней стороны главной револьверной головкой (HD1) и нижней револьверной головкой (HD2).
Тип DHY оснащен компактной задней стойкой (нижней револьверной головкой) и обеспечивает более короткое время цикла при обработке совмещением и другой одновременной обработке. Это двухшпиндельный, с двумя револьверными головками токарный станок с ЧПУ, обеспечивает высокую производительность и высокую точность в компактном пространстве.
Хотя передний резцедержатель (основная револьверная головка) представляет собой 8-позиционную револьверную головку, она позволяет устанавливать инструменты максимум на 16-ти позициях благодаря механизму полуиндексации. Станок также имеет функционирующую ось Y, позволяющую обрабатывать детали сложных форм.
Предоставление компактного заднего резцедержателя (нижней револьверной головки), обеспечивает одновременную механическую обработку влево / вправо и совмещение, сокращая время обработки.

НОВАЯ ТЕХНОЛОГИЯ.
•2-х шпиндельный, с двумя револьверными головками токарный центр с высокой точностью и с высокой производительностью на минимальной площади (пространстве).
•Стильный и современный дизайн внешнего оформления.
•8-позиционная револьверная головка с механизмом индексации с половинной позицией предлагает 16 резцедержателей.
•8 приводных инструментов на револьверной головке.
•Индивидуальный и прямой привод приводного инструмента с крутящим моментом 8 Н∙м.
•Автоматическая система смазки для зубчатых передач жесткого привода.
•Функция оси Y доступна для комплексной обработки.
•6 позиций на идеальной нижней револьверной головке для выполнения обещаний минимизировать время цикла.
•Удобный программный пакет для пользователя (Данные обработки, набор инструментов, счетчик инструмента / компенсация износа, анализатор времени цикла).
•Автоматизированное рабочее место Miyano с новой панелью управления.
•Одновременная обработка спереди и сзади с осью X2 на шпинделе R.
•Уникальная и мощная обработка многогранных изделий на токарном станке с использованием вспомогательного шпинделя (субшпинделя).
BNA-MSY — это модель для комплексной обработки, с двумя шпинделями и одной револьверной головкой. Технология высокой жесткости, созданная на станках Miyano, применяется для аппаратного обеспечения, в то время как технология многоосевых групп управления, созданная на станках Cincom, используется для программного обеспечения, что обеспечивает более сложную механическую обработку.
Мощность шпиндельных двигателей составляет 11 / 7,5 кВт, что также подходит для этой модели при обработке на тяжелых режимах резания.
Серия BNA нацелена на установку нового стандарта станков для обработки прутка, основанного на концепции «экономии пространства и сложных функций».

Item   BNA-42GTY
Machining capacity
Max. machining diameter of bar work SP1 42 mm
  SP2 34 mm
Max. machining length   110 mm
Spindle
Number of spindle   2
Spindle speed range SP1 6,000 min-1
  SP2 5,000 min-1
Spindle minimum index angle SP1 0,001°
  SP2 0,001°
Turret
Number of turret   2
Tool for SP1 Turning 3
Drill / Bore
Revolving tool   3
Tool for SP2 Turning
Drill/ Bore   7
Revolving tool
Type of turret   8 St.
Revolving tool   8 (Op.)
Max. number of tools   21 – 45
Shank size of turning tool   20 mm Dia.
Diameter of sleeve holder   25 mm Dia.
Revolving tool chuck   AR16 (10 mm Dia)
Tool spindle speed range   6,000 min-1
Slide stroke   80 mm
Turret slide stroke Z1 axis 110 mm 30 m/min
  X1 axis 95 mm 24 m/min
  Y1 axis 260 mm 30 m/min
  Z2 axis 235 mm 20 m/min
  X2 axis 140 mm 20 m/min
  Y2 axis 70 mm 12 m/min
  Z3 axis 360 mm 20 m/min
  X3 axis 190 mm 12 m/min
Motors
Spindle drive SP1 11/ 7.5kw (15 min / cont.)
  SP2 5.5/ 3.7kw (15 min / cont.)
Revolving tool drive Turret 1.0 kW
Gang tool 1.5 kW
Tank capacity
Hydraulic oil tank capacity   7 L
Lubricating oil tank capacity   2 L
Coolant tank capacity   165 L
Power supply
Voltage   AC 200/ 220 V ± 10%
Capacity   28 KVA
Fuse   100 A
Air supply   0.5 MPa
Machine dimensions
Machine height   1,680 mm
Floor space   W 2,350 x D 1,475 mm
Machine weight   3,740 kg



Стандартная комплектация:

  • Блокировка передней двери защитного ограждения
  • Система подачи СОЖ с поддоном для стружки
  • Полная защита от разбрызгивания СОЖ и разлёта стружки
  • Комплект ручного инструмента (включая мелкий инструмент для обслуживания)
  • Выравнивающие винты и плиты
  • Руководство по работе и обслуживанию станка
  • Предупреждающие таблички по технике безопасности
  • Освещение рабочей зоны
  • Стандартный комплект держателей инструмента

Дополнительные принадлежности и опции:

  • Цанги для шпинделя, специальные патроны
  • Дополнительно держатели инструментов и приводные блоки
  • Системы автоматической выгрузки / загрузки деталей
  • Системы подачи СОЖ под высоким давлением
  • Оптические линейки
  • Системы активного контроля и размерной привязки инструмента
  • Системы сдува / смыва / удаления / транспортировки стружки
  • Встроенный графический редактор
  • Мониторинг нагрузки на инструмент
  • Опции системы ЧПУ
  • Программные опции

Дополнительную информацию Вы можете получить у наших менеджеров.

Обращаем Ваше внимание, что возможно изменение дизайна и технических характеристик производителем без предварительного уведомления.

Характеристики
Основные
Производитель   Citizen
Страна производитель Япония
Состояние Новое
Дополнительный сервис   Установка,  Сервисное обслуживание,  Обучение
ЧПУ   Да
