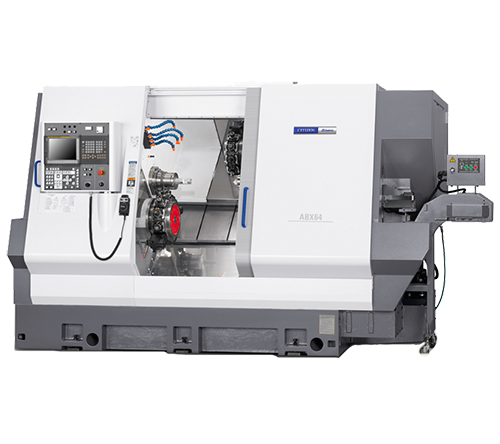

Токарный автомат MIYANO ABX-51/64
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 29 января 2025Автоматические токарные станки для комплексной обработки, предназначенные для работы с высокой эффективностью и высокой производительностью.
Это токарные прутковые автоматы (без люнетной втулки), разработанные с упором на большую эффективность и высокую производительность, чтобы обеспечить дополнительную привлекательность и ценность для клиента.
Существует два типа:
Тип THY (станки 2-шпиндельные, с 3-мя револьверными головками) и тип SYY (станки 2-шпиндельные, с 2-мя револьверными головками), все револьверные головки оснащены функцией оси Y. Станки могут выполнять одновременную обработку несколькими инструментами и обладают широким спектром возможностей обработки. Они облегчают процесс интеграции и сокращают время обработки сложных форм.
Тип THY (станки 2-шпиндельные, с 3-мя револьверными головками).
Правая и левая верхние револьверные головки с осью Y, а нижняя револьверная головка также с осью Y, которые могут неограниченно приближаться к обоим шпинделям, обеспечивают идеальное распределение процесса и гибкую оснастку без каких-либо ограничений, налагаемых балансом обработки.
Тип SYY (станки 2-шпиндельные, с 2-мя револьверными головками).
Возможность одновременной работы одновременно с левым и правым шпинделями с использованием верхней и нижней револьверных головок с функцией оси Y означает, что полная и обратная обработка изделий сложной формы может быть выполнена просто и за короткое время.
Это флагманские машины марки Miyano, способные стабильно фрезеровать с высокой жесткостью с помощью приводов вращения c крутящим моментом 40 Н· м
| Items | ABX-51SYY2 | ABX-64SYY2 | |
|---|---|---|---|
| Machining Capacity and Chuck System | |||
| Maximum Machining Diameter of Bar Work | SP1/SP2 | ø51/51mm | ø64/51mm |
| Collet Chuck | SP1/SP2 | Stationary | |
| Power Chuck | SP1/SP2 | 6″/6″ hydraulic drive | |
| Standard Turning Length | 125mm | ||
| Spindle | |||
| Spindle Nose | SP1/SP2 | A2-6/A2-6 | A2-8/A2-6 |
| Spindle motor(30min./Cont.) | SP1 | 15/11kW | |
| SP2 | 7.5/5.5kW | ||
| Spindle Speed Range | SP1 | 50 – 5,000min-1 | 40 – 4,000min-1 |
| SP2 | 50 – 5,000min-1 | ||
| Turrets(Upper L/R Turrets & Lower Turret) | |||
| Type of Turret | 12St.Turret | ||
| Shank Height of Square Turning Tool | □20mm | ||
| Diameter of Drill Shank | ø40mm ø20mm ø25mm | ||
| Slide Stroke | X1, X2 axis | 190mm | |
| Z1/Z2 axis | 550mm/721mm | ||
| Y1, Y2 axis | ±40mm | ||
| Zs axis | 756mm | ||
| Rapid Traverse Rate | X1, X2 axis | 16m/min | |
| Z1/Z2 axis | 30/20m/min | ||
| Y1, Y2 axis | 12m/min | ||
| Zs axis | 30m/min | ||
| Revolving Tools(Option) | |||
| Maximum Number of Revolving Tools | 24 | ||
| Rotation speed of revolving tools | 60 – 6,000min-1 | ||
| Rivolving Tool Motor | AC Servo 4.5kW | ||
| Machine Dimensions | |||
| Machine Height | 2,222mm | ||
| Floor Space | 3,290×2,204mm | ||
| Machine Weight | 10,750kg | 10,900kg | |
Стандартная комплектация:
- Блокировка передней двери защитного ограждения
- Система подачи СОЖ с поддоном для стружки
- Полная защита от разбрызгивания СОЖ и разлёта стружки
- Комплект ручного инструмента (включая мелкий инструмент для обслуживания)
- Выравнивающие винты и плиты
- Руководство по работе и обслуживанию станка
- Предупреждающие таблички по технике безопасности
- Освещение рабочей зоны
- Стандартный комплект держателей инструмента
Дополнительные принадлежности и опции:
- Цанги для шпинделя, специальные патроны
- Дополнительно держатели инструментов и приводные блоки
- Системы автоматической выгрузки / загрузки деталей
- Системы подачи СОЖ под высоким давлением
- Оптические линейки
- Системы активного контроля и размерной привязки инструмента
- Системы сдува / смыва / удаления / транспортировки стружки
- Встроенный графический редактор
- Мониторинг нагрузки на инструмент
- Опции системы ЧПУ
- Программные опции
Дополнительную информацию Вы можете получить у наших менеджеров.
Обращаем Ваше внимание, что возможно изменение дизайна и технических характеристик производителем без предварительного уведомления.
| Основные | |
|---|---|
| Производитель | Citizen |
| Состояние | Новое |
| Дополнительный сервис | Установка, Сервисное обслуживание, Обучение |
| ЧПУ | Да |
| Страна производитель | Япония |
- Цена: Цену уточняйте
