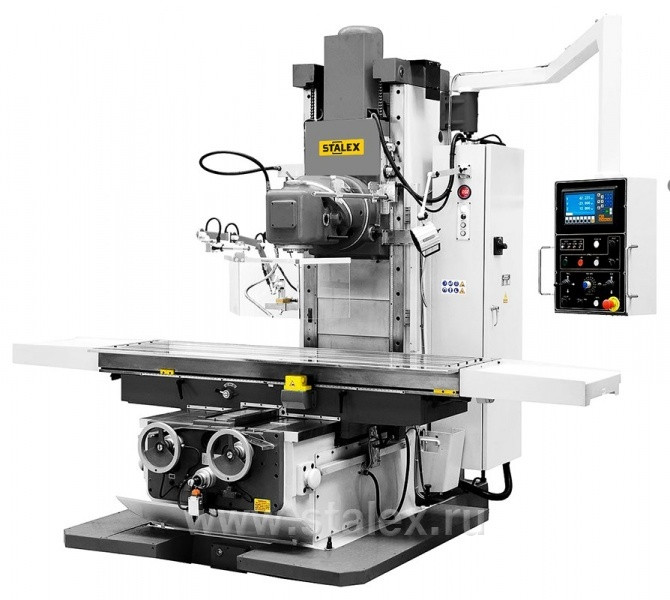

Бесконсольные универсальные фрезерные станки типа BFM2100 используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Перемещение по оси Z шпиндельной бабки осуществляется при помощи противовеса. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.
Комплект поставки
• Тиски 160 мм
• Цанговый патрон с набором цанг (4、6、8、12、16、18、22、26)
• Фрезерная оправка ISO 50 диам. 32 мм.
• Фрезерная оправка ISO 50 диам. 40 мм
• Горизонтальный держатель шпинделя
• ШВП по осям X/Y
• УЦИ по 3-м осям (Sino)
• Поворотная фрезерная голова
• Частотно-регулируемый привод подач
• Автоподача по осям X/Y
• Автоматический зажим/разжим инструмента
• Выносной пульт управления
• Лампа освещения рабочей зоны
• Телескопическая защита по оси Z
• Система подачи СОЖ
• Инструмент для обслуживания
• Сертификат соответствия
STALEX BFM2100 |
|
Конус шпинделя |
ISO50 |
Размер стола, мм |
2100× 500 |
Максимальная нагрузка на стол, кг |
2000 |
Перемещение X, Y, Z, мм |
1500×700x700 |
Т-образные пазы, мм |
4-20-100 |
Расстояние между осью шпинделя и колонной, мм |
610 |
Расстояние шпиндель/стол, мм |
0 - 700 |
Количество передач |
12 |
Диапазон оборотов шпинделя, об/мин |
40-1600 |
Поворот головки |
360º |
Подача по X,Y,(Бесступенчато), мм/мин |
20 - 1800 |
Подача по Z, (Бесступенчато), мм/мин |
10-900 |
Ускоренные подачи X/Y, мм/мин |
3500 |
Ускоренное перемещение по оси Z, мм/мин |
1750 |
Тип направляющих оси Х |
ласточкин хвост |
Тип направляющих оси Y |
прямоугольные |
Тип направляющих оси Z |
прямоугольные |
Мощность главного привода, кВт |
7,5 |
Мощность привода ось Z, кВт |
2 |
Системы СОЖ, кВт |
0,55 |
Габариты (ДхШхВ), мм |
3300x2380x2750 |
Масса нетто/брутто, кг |
7300/8000 |
Комплект | |
---|---|
Тиски 160 мм | |
Цанговый патрон с набором цанг (4, 6, 8, 12, 16, 18, 22, 26) | |
Фрезерная оправка ISO 50 диам. 32 мм | |
Фрезерная оправка ISO 50 диам. 40 мм | |
Горизонтальный держатель шпинделя | |
ШВП по осям X/Y | |
УЦИ по 3-м осям (Sino) | |
Поворотная фрезерная голова | |
Частотно-регулируемый привод подач | |
Автоподача по осям X/Y | |
Автоматический зажим/разжим инструмента | |
Выносной пульт управления | |
Лампа освещения рабочей зоны | |
Телескопическая защита по оси Z | |
Система подачи СОЖ | |
Инструмент для обслуживания | |
Сертификат соответствия |
Основные | |
---|---|
Производитель | Stalex |
Дополнительный сервис | Сервисное обслуживание |
Состояние | Новое |
Тип станка | Фрезерный станок по металлу |
- Цена: Цену уточняйте
