Stalex BS-5030

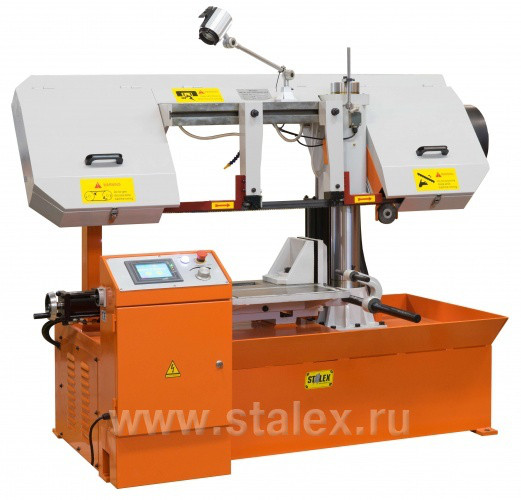

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоуольной заготовки 500x300 мм под углом 90°.
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

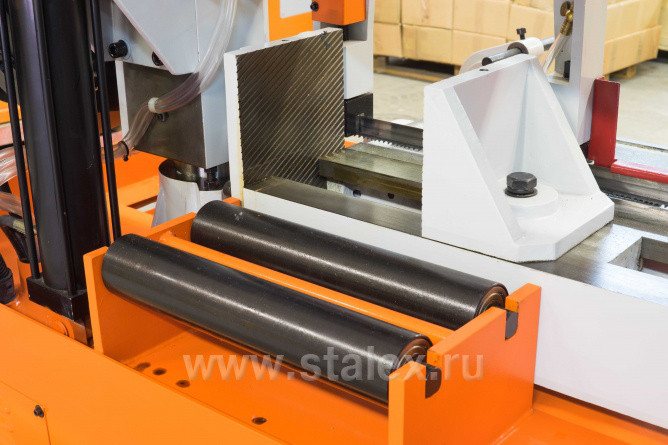

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно установленное на станке
- регулируемый упор - 700 мм
- набор ключей (в том числе биометрический ключ для регулировки натяжения ленточнопильного полотна)
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Сенсорный дисплей управления
- Индикатор повреждения станка и полотна
- 4 скорости вращения полотна
- Подсветка зоны резания
Ленточное полотно:Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулируемая подача СОЖ в зону резания
- На мониторе размещена функция счётчика реза (заготовок)
- Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком
- Расстояние движения направляющих по салазкам – составляет 530 мм
90° | ||||
---|---|---|---|---|
Максимальное сечение круглого профиля, мм | 300 | |||
Максимальное сечение прямоугольного профиля, мм | 500 х 300 | |||
Мощность двигателя | 3,0 кВт (3-х фазный) | |||
Скорость резания | 30, 50, 75, 90 м/мин (50 Гц) | |||
Размер полотна, мм | 34х1,1х4180 мм | |||
Привод | Клиноременной | |||
Габариты станка (ДхШхВ), мм | 2200х1350х1700 мм | |||
Масса нетто/брутто | 1150/1240 кг |
Основные атрибуты | |
---|---|
Производитель | Stalex |
Состояние | Новое |
Страна производитель | Тайвань |
- Цена: Цену уточняйте
