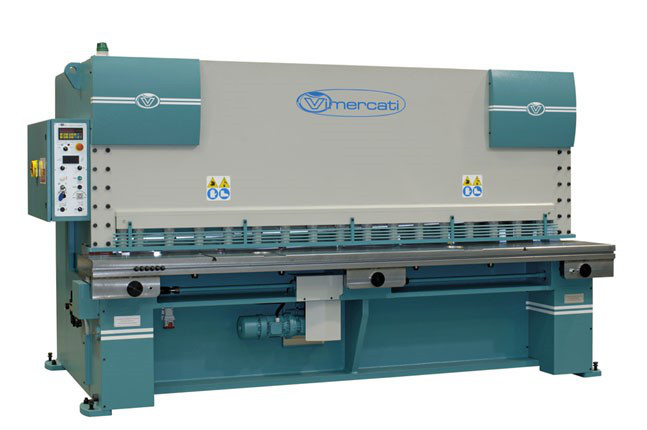

Гильотина с ЧПУ VIMERCATI CH 4004, фото 2

Гильотина с ЧПУ VIMERCATI CH 4004

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
clockОтправка с 11 апреля 2024
Гильотина с ЧПУ VIMERCATI CH 4004
Гильотина с ЧПУ VIMERCATI CH 4004Под заказ
Цену уточняйте
+375 (29) 630-06-97

Заказ только по телефону

+375 (29) 630-06-97
возврат товара в течение 14 дней по договоренности
  • БОКОВИНЫ СТАНИНЫ ВЫПОЛНЕНЫ ИЗ ОДНОЙ ТЯЖЕЛОЙ ПЛИТЫ И ВЫРЕЗАЮТСЯ В ОДНОМ НАПРАВЛЕНИИ С ЛИНЕЙНОЙ СТРУКТУРОЙ МЕТАЛЛА.
  • ВСЕ ПОВЕРХНОСТИ ЧАСТЕЙ СТАНИНЫ ФРЕЗЕРУЮТСЯ ПЕРЕД СВАРКОЙ.
  • ЦИЛИНДРЫ ВЫПОЛНЕНЫ ИЗ КОВАНОГО МОНОБЛОЧНОГО МАТЕРИАЛА С ВЫСОКИМ СОПРОТИВЛЕНИЕМ С45, ПРИМЕНЯЕМОГО СПЕЦИАЛЬНО ДЛЯ ИЗГОТОВЛЕНИЯ ГИДРОЦИЛИНДРОВ.
  • ГИДРОЦИЛИНДРЫ ФРЕЗЕРУЮТСЯ, РАСТАЧИВАЮТСЯ И ЗЕРКАЛЬНО ПРИТИРАЮТСЯ.
  • ПОРШНИ ХРОМИРОВАНЫ В СООТВЕТСТВИЕ С ТВЕРДОСТЬЮ 64 HRC И ОТКЛОНЕНИЕ ПО ОКРУЖНОСТИ СОСТАВЛЯЕТ МАКС. 0,2 МИКРОНА.
  • ГИДРАВЛИЧЕСКАЯ СИСТЕМА ПОСТРОЕНА С ИСПОЛЬЗОВАНИЕМ КОМПОНЕНТОВ BOSCH – REXROTH И НАСОСОВ BUCHER.
  • ПЕРЕДАЧА ТЕПЛА НА СТАНИНУ ПРЕССА ИСКЛЮЧЕНА ДАЖЕ ПРИ РАБОТЕ В НЕСКОЛЬКО СМЕН, ТАК КАК МАСЛЯНЫЙ БАК СМОНТИРОВАН НЕЗАВИСИМО И НЕ СОПРИКАСАЕТСЯ С БОКОВИНАМИ.
  • ЭЛЕКТРИЧЕСКИЙ ШКАФ ПОСТРОЕН VIMERCATI С ИСПОЛЬЗОВАНИЕ КОМПОНЕНТОВ МИРОВОГО КЛАССА SIEMENS, TELEMECANIQUE И PILZ.
  • УСТАНОВКА ЗАДНЕГО УПОРА ОСУЩЕСТВЛЯЕТСЯ УПРАВЛЯЮЩИМ БЛОКОМ АВТОМАТИЧЕСКИ В СООТВЕТСТВИИ С ЗАПРОГРАММИРОВАННЫМ ЗНАЧЕНИЕМ
  • ИМЕЕТСЯ ПОДСВЕТКА ЛИНИИ РЕЗА, ЧТО ОСОБЕННО ПОЛЕЗНО ПРИ РЕЗКЕ ЛИСТОВ С ПРЕДВАРИТЕЛЬНОЙ РАЗМЕТКОЙ
  • ДЛЯ НАДЕЖНОЙ ФИКСАЦИИ ЛИСТА В ПРОЦЕССЕ ВЫПОЛНЕНИЯ РЕЗКИ ИСПОЛЬЗУЕТСЯ РЯД НЕБОЛЬШИХ ГИДРАВЛИЧЕСКИХ ЦИЛИНДРОВ (ПРИЖИМНЫЕ ЦИЛИНДРЫ)
  • МЕХАНИЗИРОВАННАЯ УСТАНОВКА ДЛИНЫ РЕЗА И УГЛА НАКЛОНА ЛЕЗВИЯ



Параметр Значение
Полезная длина, мм 4050
Расстояние между колонами, мм 4200
Мощность мотора, кВт 7,5
Вес, кг 11000
Высота, мм 2150
Заглубление, мм -
Максимальная толщина, мм 4
Ход заднего упора, мм 1000
Скорость, мм 85
Угол наклона лезвия, мин 0,5
Угол наклона лезвия, макс 2
Длина, мин 4650
Ширина, мин 2600



ОПИСАНИЕ ОСНОВНЫХ ЭЛЕМЕНТОВ

Задний упор

vimercati

Задний упор Задний упор крепится к несущей конструкции гильотины. Он не подвергается вибрациям, т.к. в процессе резки движется только верхняя траверса – держатель лезвия. В процессе резки специальное механическое устройство плавно отводит задний упор, позволяя избежать его деформации, что гарантирует бесперебойную работу на многие годы.

Пропорциональные прижимные цилиндры

Давление прижимных цилиндров регулируется автоматически, в зависимости от усилия развиваемого верхней траверсой. Прижимные цилиндры снабжены защитной решеткой, что позволяет манипуляции в непосредственной близости к лезвию без риска возникновения несчастных случаев.

Механизм ограничения длины реза

vimercati

При использовании листов, ширина которых меньше полезной длины реза станка, оператор имеет возможность ограничивать длину реза поворотом регулятора. Данная операция позволяет значительно сэкономить время и увеличить производительность.



Механизм установки угла наклона лезвия

Оператор, исходя из толщины материала, поворотом регулятора выбирает значение угла наклона лезвия. Резка тонких листов производится с малыми углами наклона лезвия, что обеспечивает идеальные резы без заусенцев и дает значительную экономию времени.

Пневматический держатель листа (дополнительная комплектация)

Пневматический держатель листа представляет собой подвижную платформу, которая размещается между лезвиями и задним упором. В процессе резки движение держателя листа синхронизировано с движением верхней траверсы и включает следующие фазы:

плавное сопровождение листа вплоть до момента остановки лезвия

наклон плоскости держателя для выгрузки готового продукта

vimercati

При резке материала больших толщин основная задача пневматического держателя листа – сопровождение заготовки на протяжении процесса резки с целью предотвращения самопроизвольного отрыва отрезанной части листа под действием собственной тяжести. При резке материала малых толщин пневматический держатель листа необходим, прежде всего, для предотвращения прогиба листа в зоне между лезвием и задним упором.

Боковые вырезы

Наличие боковых вырезов позволяет резать листы, ширина которых превосходит полезную длину реза станка. Резка очень широких листов производится в несколько заходов, с постепенным продвижением листа внутрь рабочей зоны гильотины.

Устройства безопасности

Как гидравлическая, так и электрическая системы гильотины снабжены устройствами безопасности. Эти устройства контролируются непосредственно управляющим блоком. Машина имеет также кнопки красного цвета для аварийной остановки. В комплект поставки входят в обязательном порядке защитные решетки (передние, задние и боковые), исключающие контакт оператора с лезвием и с движущимся задним упором.

 СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ

базовая модель гильотины
управляющий блок  RPG 910А
фрезерованный рабочий стол
подсветка линии реза
моторизованный задний упор с шариковыми винтами и ходом 1000мм
механизм ограничения длины реза
механизм регулировки угла наклона лезвия в зависимости от толщины листа
моторизованная  регулировка зазора между лезвиями
световая система безопасности  задней рабочей зоны
боковой вырез 500мм
лезвия для нержавеющей стали
два передних суппорта длиной 500 мм
угловой направляющий суппорт  длиной 1200мм
гидравлический прижим листа
система безопасности
центральная смазка ручным насосом
полная заправка машинным маслом
педаль управления
руководство по эксплуатации



ВОЗМОЖНОСТЬ УСТАНОВКИ ШИРОКОГО НАБОРА ОПЦИЙ

Характеристики
Основные
СостояниеНовое
Тип станкаГильотина
Страна производительИталия
Пользовательские характеристики
ПроизводительVimercati
