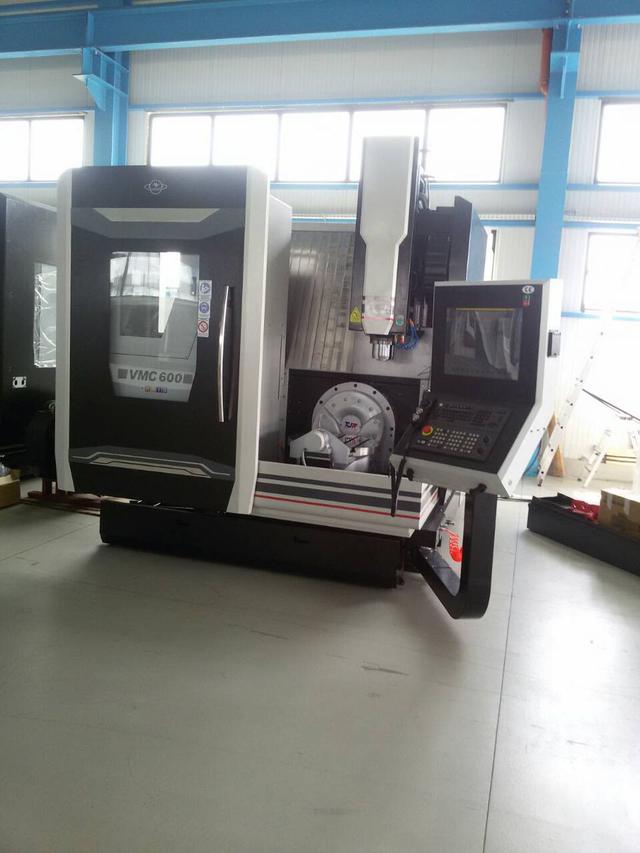

Вертикальный обрабатывающий центр с 5 одновременно управляемыми координатами RAIS VMC620 предназначен для выполнения разнообразных операций по механической обработке в условиях высоких скоростей резания и загрузки в следующих отраслях:
- Авиакосмическая промышленность
- Автомобильная промышленность
- Штамповочное и пресс-форменное производство
- Медицинская промышленность
Оптимальная конструкция станка: минимальные тепловые деформации; отсутствие вибрации во время работы; высокая геометрическая точность чистовых поверхностей.
Пятикоординатный станок может также использоваться для обработки сложных деталей из различных материалов: от алюминия до нержавеющей стали. Расположение всех роликовых направляющих поперек всех осей обеспечивает жесткость конструкции. Легкость загрузки деталей.
Время ускоренной смены инструмента в инструментальном магазине на 32 инструмента – 2,8 с. Автоматический обдув при смене инструмента.
Использование серводвигателей переменного тока на всех осях, непосредственно соединенных с шариковинтовыми парами.
Все шариковинтовые пары – высокопрецизионные, класс P3, Ø40 мм, с двойной гайкой с предварительным натягом и минимальным люфтом. Предварительный натяг винтов для компенсации температурных колебаний.
|
X / Y / Z перемещения
|
mm
|
620 / 520 / 460
|
|
Расстояние от поверхности стола до шпинделя
|
mm
|
150-610
|
|
Размер стола
|
mm
|
Ø650
|
|
B-ось диапазон поворота
|
degree
|
-50° ~ +110
|
|
C-ось диапазон поворота
|
degree
|
360°
|
|
Т-каналы
|
mm
|
5 x 18 x 100
|
|
Максимальная нагрузка на стол (в горизонтальном положении)
|
kg
|
300
|
|
Максимальная нагрузка на стол (в вертикальном положении)
|
kg
|
200
|
|
Скорость перемещения по осям X / Y / Z
|
m\min
|
36/36/36
|
|
Скорость подачи резания
|
m\min
|
1 ~ 15000mm
|
|
Магазин с инструментом
|
|
32 инструмента
|
|
Max. размер инструмента (следующая полная позиция)
|
mm
|
Ø75
|
|
Max. размер инструмента (следующая свободная позиция)
|
mm
|
Ø125
|
|
Max. длина инструмента
|
mm
|
250
|
|
Max. вес инструмента
|
kg
|
6.8
|
|
Шпиндель
|
|
BT40
|
|
Скорость шпинделя
|
rpm/min
|
12000 (опция 15000, 24000)
|
|
Тип шпинделя
|
|
Direct drive type (option Built in spindle)
|
|
Мощность мотора
|
кW
|
10/12.5
|
|
Управление ЧПУ
|
|
FANUC 31i
|
|
Размеры станка (L х W х H)
|
mm
|
2500 x 2700 x 3000
|
|
Вес станка
|
kg
|
8200
|
|
