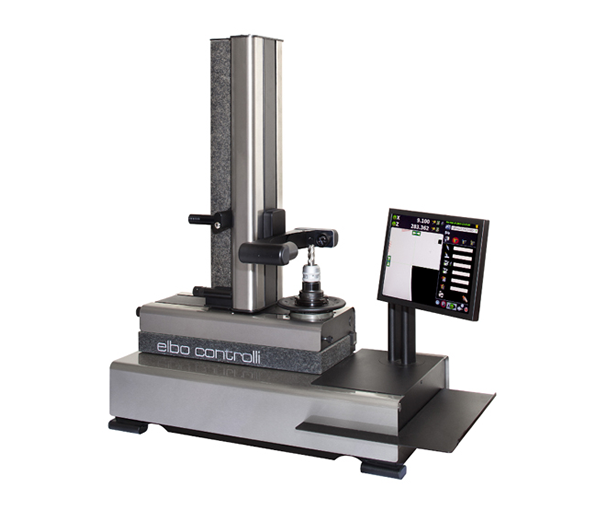

Прибор для настройки инструмента вне станка Nikken E460N Tool Presetter

Оборудование настройки и измерения инструмента производства фирмы Nikken Elbo

Настольная модель
Основание и стойка из натурального гранита
Механические элементы из нержавеющей стали
Диапазон измерения:
Ось Х: диаметр инструмента 0-400мм
Ось Z: длина инструмента 0-600мм
Измерение инструмента:
ЧПУ-управление исходным положением
Создание списка инструментов и/или обработка отдельных инструментов
Шпиндели:
Взаимозаменяемые шпиндели с вакуумными зажимами
Шпиндели: ISO/BT/IT/HSK/Capto/VDI
Минимальный шаг показаний:
Ось Х: 0,001 мм (радиус/диаметр)
Ось Y: 0,001 мм
ПК и экран:
Сенсорный цветной TFT-экран с диагональю 15 дюймов
ОС Obuntu Linux
Материнская плата Intel  Atom D.C. без вентилятора
Разъем USB для подключения ПК и принтера
Хранение данных на твердотельном накопителе
Питание:
100-230 В переменного тока
Система визуализации:
Датчик С-MOS – изображение 6,4 х 6,4 мм
Приблизительно 30-кратное увеличение
Двухрежимная камера
Стандартная функция контроля состояние инструмента
Размеры:
1070 мм (Д), 595 мм (Ш), 1140 мм (В)

TECHNICAL FEATURES

Measuring range: diameter max. 400mm (radius 200mm); height max. 600mm

Mechanics/electronics/optics standard equipment:

• Machine structure in stainless-steel offering high mechanical resistance and long life.
• Base and column made of natural granite: linearity max error 4μm/Mt – certification with
• Taylor Hobson res. 1 μm/Mt. electronic millesimal level.
• ISO/BT Interchangeable rotating spindle-holder (size to be specified)
• max run-out error < 4μm.
• Double vault arc prismatic slideways: 2 for X axis slideways, 1 for Z axis slideway.
• 3 x Double re-circulating ball bearing slides, lubricated for life (preloaded slides/slideways: P/H class).
• Pneumatic mechanical braking of the interchangeable spindle-holder rotation.
• Constant load Archimedean spiral spring (as opposed a mass counter-balance system).
• Vision-system for tool measuring and cutting inspection including:
• C-MOS sensor – Framed image area 6.4 x 6.4mm.
• Magnifications about 30X.
• Telecentric lens.
• Doublet lenses at low F/Number in order to eliminate the error of the clearness circle.
• Episcopic illuminator with ring lens and red LED’s; diascopic illuminator with red, puntiform light LED.

Machine operator interface through:

• TFT 15” colour Touch Screen.
• Intel Atom D.C. fanless motherboard
• UBUNTU LINUX operating system.
• Data storage on solid state disk SSD.
• X and Z axes block management with control maximum speed of translation 2mm/sec.
• Standard software:
• CNC machine origin management and adapters.
• Tool list creation and/or single tool.
• TdSIX software built-in to manage:
• Tools sets and Post Processor universal generator.
• Magnetic chip code-holders (Balluff for example, hardware not included).
• Multi-cutting tools.
• ELBO CONTROLLI Linear Transducers in optical glass type SLIDE 371 certified HP laser
• Axes resolution: X= 1μm, Z= 1μm.
• Anti-dust cover provided for when not in use.
• Overall dimensions: Length = 1070mm, Height = 1140mm, Depth = 595mm.
