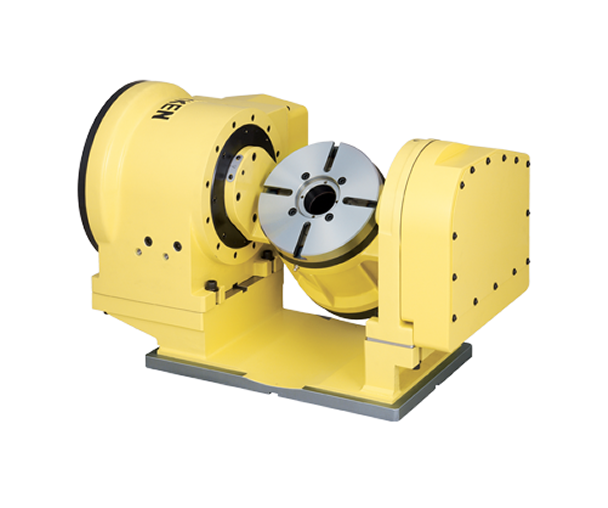

Nikken 5AX-DD200BF Direct Drive
Код/Номер изделия | 5AX-DD200BF | ||
---|---|---|---|
Диаметр стола | мм | 200 | |
Диаметр отверстия шпинделяد | мм | 53 | |
Высота центров | мм | 270 | |
Ширина T-образного паза | мм | 12 | |
Axis | Rotary | Tilting (0o~105o) | |
Зажимная система | Air | Air | |
Усилие зажима | Н·м | 500 | 500 |
Инерция стола на вале двигателя | кг·м2x10-3 | ||
Сервомотор | мин-1 | DiS60/400 | DiS150/300 |
Мин. шаг | 0.001° | 0.001° | |
Скорость вращения | мин-1 | 200 | 150 |
Общее передаточное число | |||
Точность деления | с | 10 | 15 |
Масса без упаковки | кг | 185 | |
Макс. рабочая нагрузка на стол (0° to 30°) | кг | 30 | |
Макс. рабочая нагрузка на стол (30° to 90°) | кг | 30 | |
Макс. осевая нагрузка на стол | Tilting Angle =0° | ||
Tilting Angle =0° | L= F= | ||
Tilting Angle =90° | L1= F1= L2= F2= |
||
Tilting Angle =90° | |||
Макс. инерция (по вертикали) | кг·м2 | ||
Крутящий момент | Н·м |
Характеристики
Основные | |
---|---|
Производитель | Nikken |
Страна производитель | Япония |
Информация для заказа
- Цена: Цену уточняйте
