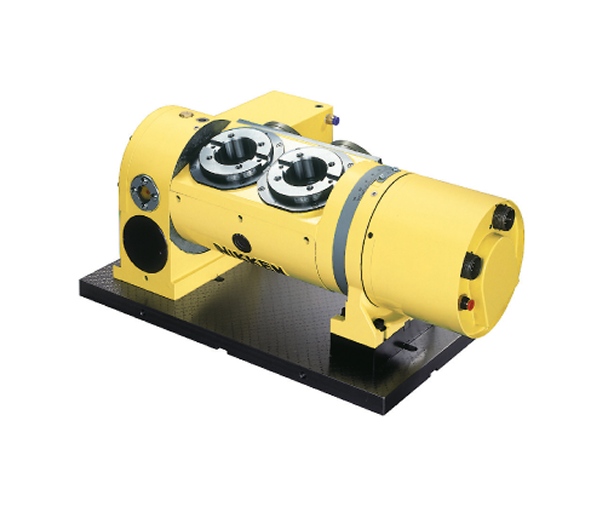

5-я ось Nikken 5AX-2MT-105 Multi Spindle
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 23 февраля 20265-я ось Nikken 5AX-2MT-105 Multi SpindleПод заказ
Цену уточняйте
+375 (29) 630-06-97
возврат товара в течение 14 дней по договоренности
Nikken 5AX-2MT-105 Multi Spindle
| Код/Номер изделия | 5AX-2MT-105 | ||
|---|---|---|---|
| Диаметр стола | мм | 105 | |
| Диаметр отверстия шпинделяد | мм | ø60H7 x ø30 | |
| Высота центров | мм | 175 | |
| Ширина T-образного паза | мм | 16 | |
| Axis | Rotary | Tilting (0°~105°) | |
| Зажимная система | Air | Air | |
| Усилие зажима | Н·м | 147 | 147 |
| Инерция стола на вале двигателя | kg m²x10¯³ | 0.13 | 0.13 |
| Сервомотор | min¯¹ | 2/5000i . 2000 | 2/5000i.2000 |
| Мин. шаг | 0.001° | 0.001° | |
| Скорость вращения | min ¯¹ | 22.2 | 11.1 |
| Общее передаточное число | 1/90 | 1/180 | |
| Точность деления | с | ±30 | 60 |
| Масса без упаковки | кг | 115 | |
| Макс. рабочая нагрузка на стол (0° to 30°) | кг | 15 | |
| Макс. рабочая нагрузка на стол (30° to 90°) | кг | 10 | |
| Макс. осевая нагрузка на стол | Tilting Angle =0° | 3920 | |
| Tilting Angle =0° | L=60mm F=784N | ||
| Tilting Angle =90° | L1=0mm F1=100mm L2=653N F2=490N |
||
| Tilting Angle =90° | 49 | ||
| Макс. инерция (по вертикали) | kg m² | 0.014 | |
| Крутящий момент | Н·м | 36 | |
Характеристики
| Основные | |
|---|---|
| Производитель | Nikken |
| Страна производитель | Япония |
Информация для заказа
- Цена: Цену уточняйте
