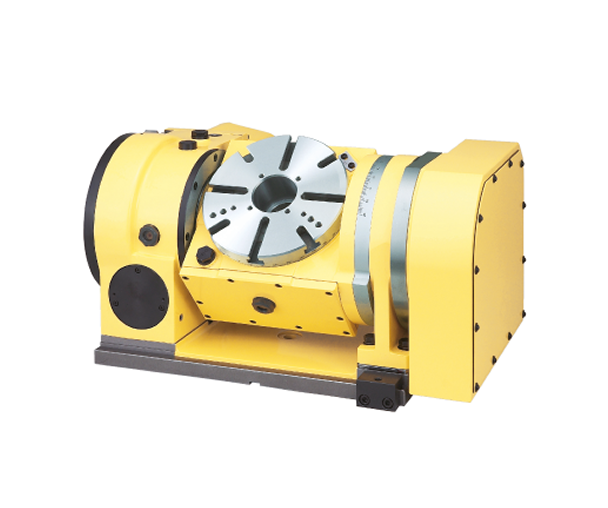

5-я ось Nikken 5AX-201 Compact Rotary Table
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 14 декабря 20255-я ось Nikken 5AX-201 Compact Rotary TableПод заказ
Цену уточняйте
+375 (29) 630-06-97
возврат товара в течение 14 дней по договоренности
Nikken 5AX-201 Compact Rotary Table
| Код/Номер изделия | 5AX-201 | ||
|---|---|---|---|
| Диаметр стола | мм | 200 | |
| Диаметр отверстия шпинделяد | мм | ø60H7 x ø50 | |
| Высота центров | мм | 180 | |
| Ширина T-образного паза | мм | 12 | |
| Axis | Rotary | Tilting (0o~105o) | |
| Зажимная система | Hydraulic | Hydraulic | |
| Усилие зажима | Н·м | 588(R) / 612(T) | 612 |
| Инерция стола на вале двигателя | kg m2x10-3 | 0.11 | 0.16 |
| Сервомотор | min-1 | 2/5000 · 2000 | 4/5000 · 2000 |
| Мин. шаг | 0.001 | 0.001 | |
| Скорость вращения | min -1 | 22.2 | 16.6 |
| Общее передаточное число | 1/90 | 1/120 | |
| Точность деления | с | 20 | 60 |
| Масса без упаковки | кг | 99.5 | |
| Макс. рабочая нагрузка на стол (0° to 30°) | кг | 60 | |
| Макс. рабочая нагрузка на стол (30° to 90°) | кг | 40 | |
| Макс. осевая нагрузка на стол | Tilting Angle =0° | ||
| Tilting Angle =0° | L= F= | ||
| Tilting Angle =90° | L1=0 F1=100 L2=5880 F2=2940 |
||
| Tilting Angle =90° | 382 | ||
| Макс. инерция (по вертикали) | kg m2 | 0.5 | |
| Крутящий момент | Н·м | 72 | |
Характеристики
| Основные | |
|---|---|
| Производитель | Nikken |
| Страна производитель | Япония |
Информация для заказа
- Цена: Цену уточняйте
