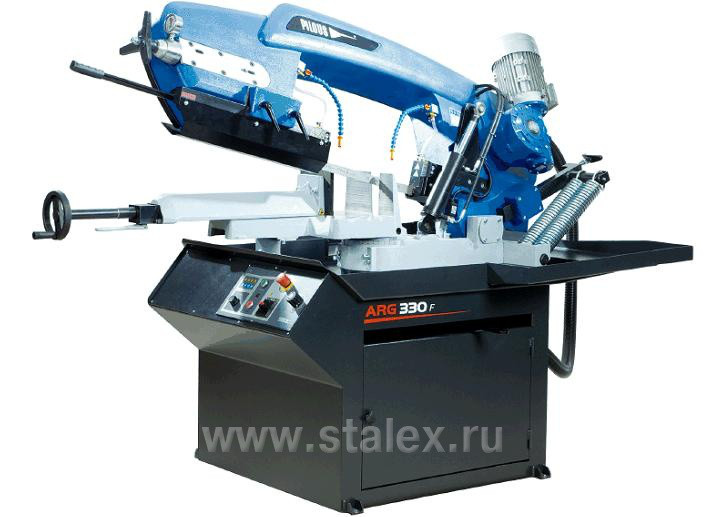

Совершенно новая технология литья пильной рамы и обновленный уникальный дизайн. Литье корпуса рамы выполнено с полыми карманами, проходящими по всей длине рамы, что позволило добиться большей жесткости рамы и повышения точности реза. Станок ARG 330 F произведён в Чехии на заводе Pilous в городе Есенице, является эталонным станком по своим мощностным характеристикам. Использование прочной, широкой ленты является оптимальным выбором для обеспечения всех потребностей производства, полотно с шириной 34 мм и толщиной 1.1 мм, мощность 3 кВт, позволяющие использовать данный станок для распиловки труднообрабатываемых материалов с большими сплошными сечениями, в том числе нержавеющих и инструментальных сталей. Станок относится к классу маятниковых станков с консольным закреплением пильной рамы и позволяет резать заготовки под углом от 0º до + 60º. Подъём рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема и опускания рамы.
Высокие показатели производительности достигаются также вследствие использования частотного регулирования приводом вращения пилы (индекс “F” в наименовании), что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы.
Макс прямоуг. пиления 395х320 что позволяет пилить тавр, двутавр и швеллер с высотой до 40го размера. Эргономичная компактная тумба позволяет установить станок на площади с ограниченным пространством.
Основные элементы:
• Простая и быстрая установка и фиксация угла реза в диапазоне от 0⁰ до 60⁰ при неизменном положении заготовки;
• Очень жесткие компоненты конструкции станка, выполненные из отливок из серого чугуна, что повышает виброустойчивость станка;
• Литьевая рама с замкнутым контуром с 2ух сторон, т.е. с тыльной стороны рамы где размещены чехлы для замены полотна, находятся литьевые рёбра жесткости (толщина литья 10-14мм, ширина рамы около 150мм);
• Для обеспечения максимальной жесткости всей конструкции, пильная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально упорными роликовыми подшипниками. Точная заводская регулировка преднатяга подшипников, гарантирует жесткость и точность работы;
• Современный дизайн рамы позволяет распиливать заготовки больших размеров как прямо, так и под углом;
• Массивный поворотный стол пильной рамы, с загрузочной поверхностью увеличенной площади, обеспечивает максимальную жесткость станка и стабильность процесса обработки даже при резке труднообрабатываемых материалов;
• Массивные быстрозажимные тиски (с рычагом быстрой доводки) для простого и надежного крепления заготовки;
• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
• Новая конструкция приводных шкивов пилы, механизма натяжения и механизмов вращения пилы обеспечивает большую долговечность и надежность станка;
• Бесшумный привод пилы с необслуживаемым червячным мотором-редуктором;
• Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
• Все электрические кабели и шланги подачи СОЖ спрятаны во внутренние полости станка, что исключает их повреждение;
• Упрощен процесс замены ленточной пилы, достаточно открыть защитный кожух рамы и зафиксировать его в поднятом состоянии;
• Система контроля натяжения полотна и автоматическое отключение в случае разрыва.
• Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка.
• Упор для выставления заготовок со шкалой, длинной 500 мм. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.
ARG 330 F |
||||
---|---|---|---|---|
Потребляемая мощность мотора |
400 V, 50 Гц |
|||
Мотор помпы |
400 V, 50 Гц |
|||
Скорость резания |
15 – 90 м/мин |
|||
Рабочая зона | 90 | 45 | 60 | |
330 | 250 | 165 | ||
320 | 230 | 150 | ||
395 x 320 | 250 x 170 | 150 x 150 | ||
Угол разворота рамы |
||||
Габариты ленты |
3870х34х1.1 |
|||
Диаметр шкивов |
420 мм |
|||
Высота стола |
940 мм. |
|||
Масло гидравлики |
Гидравлическое масло Olea OPTOMA HV 46 |
|||
Объем бака СОЖ |
Приблизительно 35 л. |
|||
Габариты станка |
2150х2050х2600 |
|||
Вес станка |
665 кг. |
Основные атрибуты | |
---|---|
Производитель | Pilous-TMJ |
Состояние | Новое |
Страна производитель | Чехия |
- Цена: Цену уточняйте
