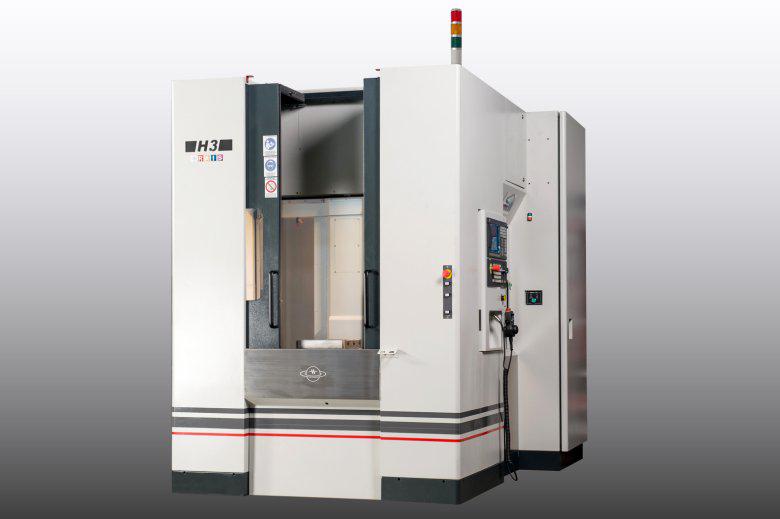

 Горизонтальный обрабатывающий центр RAIS H3, фото 2

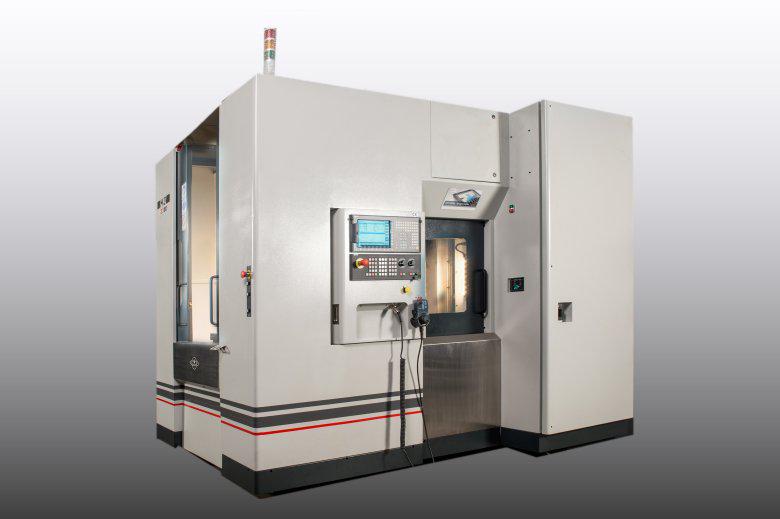

Горизонтальный обрабатывающий центр RAIS H3

Под заказОптом и в розницу

Оптовые и розничные цены уточняйте

Написать
Горизонтальный обрабатывающий центр RAIS H3
Горизонтальный обрабатывающий центр RAIS H3 Под заказ
Написать
Перезвоните мне
  • +375 показать номер +375296300697
Перезвоните мне
  • +375 показать номер +375296300697
  • Контакты
    • Телефон:
      +375296300697
    • Контактное лицо:
      Гусельцев Максим Александрович
    • Адрес:
      пр-т Пушкина, 50, офис 011, Минск, Беларусь
    • Email:
      precizionbel@mail.ru

                                                                              Прецизионный шпиндель с высокой стабильностью
Шпиндель 10000 об / мин с точным ременным приводом со встроенными прецизионными гибридными керамическими подшипниками для достижения меньшего теплового расширения и низкой вибрации.
Шпиндель с прямым приводом или «мотор-шпиндель» - это опция для еще большей производительности
Для улучшения характеристик сверления и удаления заусенцев система охлаждения может (по желанию) дополняться системой охлаждения через инструмент, улучшая качество конечного продукта и экономя времени обработки



                                                                               Механическая конструкция
Подающие двигатели непосредственно соединены с ШВП, для лучшей стабильности и точности машины
Двухсторонний ШВП
Конструкция с высокоточными направляющими роликами вдоль трех осей обеспечивает долгий срок службы с низким коэффициентом трения, высокой стабильностью и скоростью. Быстрый ход до 48 м (X / Y / Z), а максимальная рабочая подача - 12 м / мин.
Низкая высота стола уменьшает изгибающий момент и дает высокую точность позиционирования
Симметричная конструкция со ступенчатой ​​наклонной телескопической защитой обеспечивает небольшие температурные расширения и высокую точность машины.



                                                                               Простая смена инструмента
Специальная ручная конструкция позволяет достичь центра шпинделя и в то же время исключает возможность ручного повреждения из-за удлинения конструкции
Сервомотор используется для вращения магазина, обеспечения высокой скорости и отключения ошибок позиционирования магазина.
Значительно сокращено время переключения.
Простой в обслуживании магазин, позволяет заменить поврежденную розетку без снятия цепи.



                                                                               Стол поворотный
Червячная шестерня с изменяемой толщиной зуба обеспечивает долгий срок службы и стабильную работу оси B. Радиальные и осевые перегруженные подшипники подходят для тяжелых условий резки в горизонтальном и горизонтальном направлениях
Червячные передачи большого диаметра
Гладкая, 0.001º передача на столе, одновременная интерполяция с основными осями, позволяет создавать сложные 4-осевые детали.



                                                                           Позиционирование конструкции рабочего стола
Запатентованная конструкция зажимного устройства - самонатягивающейся пружиной.
Выпуск пневмогидравлической системы с низким потреблением воздуха. Если давление воздуха неожиданно выходит из строя, это не приведет к ослаблению заготовки. Во время смены поддонов воздушно-масляная смесь впрыскивается через контактные пор, прежде чем зажиматься. По завершении переключателя поддона подается воздух для проверки уплотнения конических поверхностей, на которых лежит поддон.



                                                                            Эффективное удаление стружки
Два винта-шредер транспортируют стружку из рабочей зоны на третий конвейер
Запатентованный встроенный резервуар для охлаждающей жидкости с улучшенным охлаждением и встроенным фильтром выходной жидкости



                                                                              Быстрая система смены поддонов
Система палетирования на 180 ° обеспечивает быструю и плавную смену поддонов
Весь механизм позиционирования для переключения поддонов основан на системе кулачковых роликов. Быстрый и точный подъем, поворот на 180 градусов и затяжка приводятся только одним двигателем. Система заменяет гидравлическую на стандартных станках



  H3
Ход по оси X мм 460
Ход по оси Y мм 350
Ход по оси Z мм 350
Расстояние от центра шпинделя до поверхности стола мм 60
Расстояние от шпинделя до центра стола мм 100
Макс. ход по осям м/мин 48

Конус шпинделя No. BT-40
Передача шпиндель двигатель-шпиндель Ременная передача belt drive
Обороты rpm 10 000

Масса
Размер паллет mm 300x300 (2 pallets)
Максимальный вес заготовки kg 250
Мин вращение deg. 0.001

    BT-40
Макс. кол-во инструментов   30 (option: 40/50)
Макс. диаметр инструмента  mm 70
Макс. вес инструмента kg 5
Макс. длина инструмента mm 200

Макс. установленная мощность KW 35
Давление воздуха в пневматической системе kg/cm2 7
Объем бака охлаждающей жидкости L 420
Расход охлаждающего насоса L/min 75

Высота станка mm 2440
Размеры станка mm 3380x2756
Вес kg 4500
Характеристики
Основные
Производитель   RAIS Ltd
Страна производитель Болгария
Дополнительный сервис   Установка,  Сервисное обслуживание,  Обучение
Состояние Новое
