Предназначены для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других столярных и мебельных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Жесткая коробчатая станина обеспечивает станку устойчивость.
- Высокоскоростной шпиндельный узел позволяет обрабатывать детали с высоким качеством поверхности.
- Четыре скорости вращения шпинделя дают возможность обработать деталь с высокой чистотой поверхности.
- На станине установлен литой массивный стол с шипорезной кареткой.
- На столе крепится ограждение фрезы.
- Верхняя опора шпинделя позволяет работать с массивными фрезами при высоких скоростях вращения.
- Ограждение фрезы оборудовано направляющими линейками и патрубком стружкоотсоса.
- Направляющие линейки имеют независимое перемещение и удобную точную настройку на размер.
- Специальные регулируемые пластины в направляющих линейках поддерживают заготовки в зоне обработки в непосредственной близости от фрезы что позволяет обрабатывать короткие заготовки..
- Шипорезная каретка увеличенной ширины с ходом 1000 мм позволяет обрабатывать на станке крупногабаритные длинномерные детали.
- Реверсивное вращение шпиндельного вала позволяет сократить количество инструмента..
- В комплектацию Standart входит литой массивный стол для поддержки заготовки непосредственно около фрезы.
- На станке установлен шпиндель диаметром 32 мм.
- Наличие наклоняемого шпинделя позволяет расширить операционные возможности станка, уменьшить номенклатуру применяемого инструмента, а также повысить качество обрабатываемой поверхности сложных профилей.
Фрезерные станки по дереву применяются на мелко- и среднесерийных столярных производствах.
Дополнительно станок может комплектоваться автоматическим подающим устройством (автоподатчиком), который легко монтируется на стол станка. Возможна установка следующих моделей: «AF 04», «AF 32», «AF 40», «MX 38/48», «TF 66/76».
ПРЕИМУЩЕСТВА УСТАНОВКИ АВТОПОДАТЧИКА
- Равномерная и быстрая подача заготовки в зону обработки, исключающая «человеческий фактор» и как следствие улучшение качества обработки и снижение количества переточек режущего инструмента.
- Увеличение производительности как отдельно взятого станка, так и всей технологической цепочки оборудования.
- Снижение травмобезопасности,что дает возможность допускать к работе на станке операторов более низкой квалификации.
СТАНДАРТНОЕ ВЫПОЛНЕНИЕ |
T1000S | T1000L |
|
|
|
Размеры рабочего стола, mm |
1000 x 550 |
1000 x 550 |
Размеры форматного стола, mm |
1150 x 350 |
1600 x 350 |
Диаметр шпинделя, mm |
Ø 30 |
Ø 30 |
Наклонение шпинделя |
90° / 45° |
90° / 45° |
Вертикальный ход шпинделя, mm |
175 |
175 |
Полезная длина шпинделя, mm |
125 |
125 |
Максимальный диаметр инструмента, mm: - при профилировании - при шипорезания |
Ø 180 Ø 250 |
Ø 180 Ø 250 |
Мощность двигателя, kW (HP) |
3.0 (4.0) |
3.0 (4.0) |
Обороты шпинделя, min-1 |
1400 / 3500 / 6000 / 8000 |
|
Вес, kg |
390 |
410 |
СПЕЦЗАКАЗ |
|
|
|
Мощность главного двигателя, kW (HP) |
4.0 (5.5), 5.5 (7.5) |
Предохранитель для фрезы при профилирования, mm |
Ø 250 |
Интегральные линейки, mm |
350, 500 |
Прижимающую устройство для фрезы MORI |
|
Стол и предохранитель для шипорезания, mm |
Ø 320 |
Левое / правое вращения шпинделя |
|
Удлинительном столом слева и справа |
|
Телескопическая линейка 900 mm с двух упоров |
|
Диаметры шпинделя, mm |
ø1 1/4",ø32, ø35, ø40, ø50 |
Подающий аппарат |
MX 38, MX 48 |
T 1000 S/ L

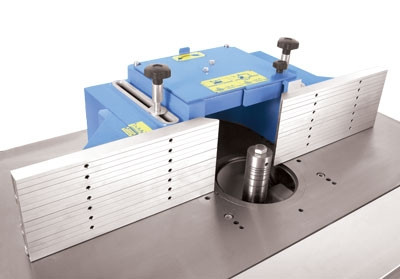

Интегралные линейки
Прижимающую устройство MORI

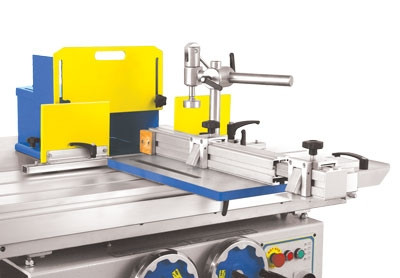

Стол и предохранитель для шипорезании
Предохранитель для профилирования ø250 mm
Основные | |
---|---|
Производитель | Stomana |
Состояние | Новое |
Страна производитель | Болгария |
- Цена: Цену уточняйте
