КОМБИНИРОВАННЫЙ 5-ОПЕРАЦИННЫЙ СТАНОК K5-32

СТАНДАРТНОЕ ВЫПОЛЬНЕНИЕ

K5-32

  ФУГОВАЛЬНЫЙ УЗЕЛ

Широта рабочив столов, mm

320

Общая длина столов, mm

1500

Максимальная толщина снимаемого слоя, mm

5

Диаметр ножовего вала, mm

ø 100

Количество  ножей

3

Размеры ножов, mm

320 х 30 х 3

Обороти ножого вала, min^-1

5000

Мощность двигателя, kW (HP)

2.2 (3.0)

Размеры опорный линейки, mm

155

  РЕЙСМУСОВЫЙ УЗЕЛ

Размеры рабочего стола, mm

600 x 316

Толщина обработваемого детала, min/max, mm

4 - 230

Скорость подачи, m/min

7

Максимальная толщина снимаемого слоя, mm

3

  ФРЕЗЕРНЫЙ УЗЕЛ

Размеры рабочего стола фрезу-циркулярную пилу, mm

1250 x 450

Диаметр шпинделя, mm

ø 30

Изпользваемая длина шпинделя, mm

125

Вертикальный ход шпинделя, mm

160

Максимальный диаметр инструмента, mm:

-   при профилировании

ø 180

- при шипорезании

ø 250

Обороты шпинделя, min-1

8000 / 6000 / 3500/ 1400

Диаметры отверствия рабочего стола, mm

ø190-ø160-ø105-ø65

Мощность двигателя, трехфазный, 50Hz, kW (HP)

2.2 (3.0 )

Максимальный диаметр/ глубина спускания инструмента

од рабочая поверхность стола, mm

ø180/h=75

Высота рабочего стола от ниво полу, mm

850

Опорные линейки, mm

2 x 350

Диаметры наконечники для аспирации, mm

- под рабочего стола

ø 120

- на защитный предохранитель

ø 120

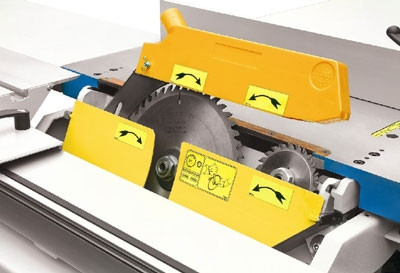

  ПИЛЬНОЙ УЗЕЛ

Размеры форматного стола, mm

1500 x 285

Диаметр пильного диск – макс./ мин., mm

ø250 / ø315

Диаметр вала, mm

ø 30

Наклонения пилного диска. (°)

90° - 45°

Макс. высота пропила, 90°/45°, mm

- при диаметр диске ø 315 mm

102 / 72

- при диаметр диске ø 250 mm

70 / 49

Обороты вала, min^-1

4000

Мощность двигателя, kW (HP)

2.2 (3.0)

Диаметр наконечника для аспирации, mm

ø 120

Макс. широта пропила с паралельная линейка, mm

950

Максимальная длина пропила с подрязного агрегата, mm

  ОБЩЕЕ ДЛЯ СТАНКА

Габаритные размеры, L x H x B, mm

- длина

≈ 1700

- широта

≈ 1300

- высота

≈ 900

Необходимая площад, m

3.85 х 4.5

Вес, около, kg

650

СПЕЦЗАКАЗ

Подрезной агрегат с:

Диаметр пилного диска, mm

ø 120

Диаметр вала, mm

ø 20

Обороты вала, min-1

8000

Мощность двигателя, kW (HP)

0.75 (1.0)

Сверильный узел:

Максимальный диаметр сверла, mm

Ø16

Размеры рабочего стола, mm

250х400

Продольный ход, mm

200

Поперечный ход, mm

150

Вертикальный ход, mm

125

Стол форматный,  mm

2000

Опорные линейки для предохранителя фрезерного вала,

 mm

2х500

Интегральные линейки для предохранителя фрезерного вала, mm

2х350, 2х500

Консольный стол монтираный к форматного стола, mm

500х320

Ексцентриковая тиска для прижимания детала

Упор для детала при операции „Обрезвание”.

Опорная линейка для поперечная пилка, mm

900

Консольный стол с телескопическая подпора, снабжена с телескопичная опорная линейка с два поворачивающихся упоров и опорная роль

Стол и предохранитель для шипорезании, mm

Ø320

Сверильный узел, снабжен с тиска для для прижимания детала, патрон WESTCOTT, mm

0 - 16

Мощность на гл. двигателы, kW (HP)

3.0 (4.0)

Еднофазных двигателей, kW (HP)

2.2 (3.0)

Подавателный аппарат

MX38, MX48

Диаметр фрезового вала, mm

ø1 ¼”, ø32, ø35
