КОМБИНИРОВАННЫЙ 5-ОПЕРАЦИННЫЙ СТАНОК К5-400

СТАНДАРТНОЕ ВЫПОЛНЕНИЕ

K5-400

  ФУГОВАЛЬНЫЙ УЗЕЛ

Размеры рабочего стола, mm

1850 х 410

Максимальная толщина снимаемого слоя, mm

5

Диаметр ножевого вала, mm

Ø  100

Количество ножей

4

  РЕЙСМУСОВЫЙ УЗЕЛ

Размеры рабочего стола, mm

800 x 40

Максимальная толщина снимаемого слоя, mm

3

Скорость подачи, m/min

6 / 12

Толщина обрабатываемого детали, min/max, mm

3 - 225

Мощность двигателя, kW (HP)

3,0 (4.0)

 Мощность  подающая группа, kW

0.8 / 1.1

  ПИЛЬНОЙ УЗЕЛ

Размеры рабочего стола, mm

1400 x 550

Размеры каретки, mm

760 х 500

Диаметр пильного диска – макс./ мин., mm

Ø 315 / Ø 250

Диаметр вала, mm

Ø 30

Макс. высота пропила, 90°/45°, mm

       - при диаметр диска Ø 315 mm

90 / 65

       - при диаметр диска Ø 250 mm

63 / 43

Максимальная широта среза, mm

700

Мощность двигателя, kW (HP)

3.0 (4.0)

Обороты вала, min^-1

4260

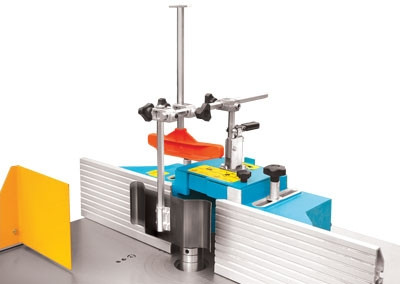

  ФРЕЗЕРНЫЙ УЗЕЛ

Диаметр шпинделя, mm

Ø  30

Вертикальный ход шпинделя, mm

175

Полезная длина шпинделя, mm

125

Максимальный диаметр инструмента, mm:

-  при профилировании

-  при шипорезания

Ø 180

Ø 250

Обороты шпинделя, min-1

3500 / 7000

Мощность двигателя - двухскоростные, kW (HP)

2.2 / 3.0

  СВЕРЛИЛЬНЫЙ УЗЕЛ

Максимальных диаметр  сверло, mm

16

Размеры рабочего стола, mm

300 x 500

продольный ход, mm

210

Поперечный ход, mm

250

Вертикальный ход, mm

160

ОБЩО ДЛЯ СТАНКА

Габаритные размеры, L x B x H, mm

2310x2900x120

Вес машины, kg

1150

СПЕЦЗАКАЗ

Подрезающий модуль с:

     Диаметр пильного диска, mm

ø150

     Диаметр вала, mm

ø20

     Обороты шпинделя, min-1

8000

     Мощность двигателя, kW (HP)

0.55 (0.75)

Мощность гл.двигателя пильного узла, kW (HP)

4.0 (5.5)

Мощность гл.двигателя фрезы, kW

3.2 / 4.0

Диаметр шпинделя фрезы, mm

ø11/4”, ф32, ø35, ø40,ø50

Интегральные линейки, mm

350, 500

Стол и предохранитель для шипорезания, mm

ø320
