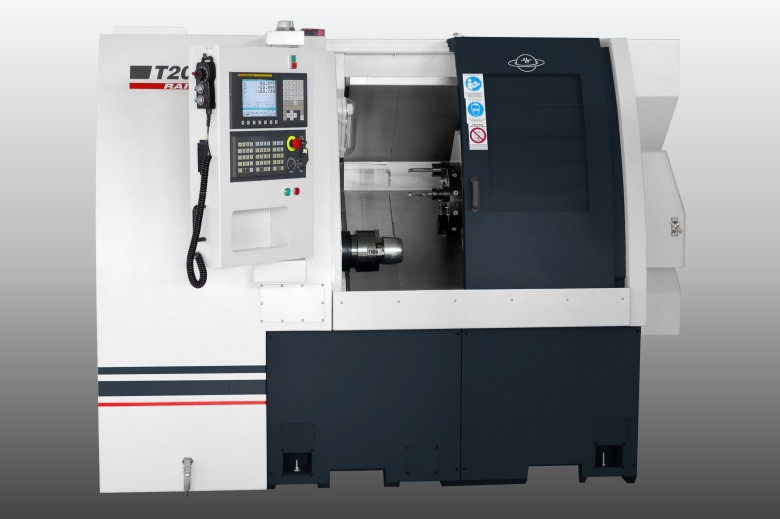

Токарные станки с ЧПУ T200 предназначены для токарной обработки в один или несколько проходов в автоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы. На станке обеспечивается выполнение всего объема работ, производимого на универсальных станках без дополнительных приспособлений и наладок.
| Технические характеристики |
Т200
|
| Максимальный диаметр обработки над станиной |
mm |
Ø420 |
| Максимальный диаметр устанавливаемый над суппортом |
mm |
Ø330 |
| Максимальный диаметр обработки (с рев. гол. VDI / с 8-ми поз. гол.) |
mm |
Ø200/Ø250 |
| Ход по X |
mm |
165 + 10mm |
| Ход по Z (максимальная длина) |
mm |
460/370 |
| Угол наклона суппорта |
гр. |
45º |
| Высота центра (над полом) |
mm |
1020 |
| Передний торец шпинделя |
|
A2-5 // A2 - 6 |
| Ди аметр патрона |
|
Ø169 (6")// Ø205 (8") |
| Тип патрона |
|
Гидравлический |
| Диаметр отверстия шпинделя |
mm |
Ø52 // Ø62 |
| Максимальный диаметр прутка |
mm |
Ø41 // Ø51 |
| Максимальные обороты (стандартно/опция) |
об/мин |
6000 // 4200 |
| Двигатель шпинделя |
|
Fanuc βi 11/15kW |
| Мощность главного двигателя (постоянная / до 30 мин.) |
кВт |
11/15 |
| Быстрый ход по осям X , Z |
mm |
X 12, Z 20 |
| Тип двигателей X , Z |
|
Fanuc β8 12/3000, 11Nm |
| Тип направляющих |
|
Интегрированные линейные |
| Диаметр шариковой винтовой пары |
mm |
Ø32 |
| Двигатель револьверной головки |
|
Fanuc 0i/ Mitsubishi/ Baruffaldi |
| Диаметр инструментального диска |
mm |
Ø340 , Ø280 |
| Тип инструментального диска |
|
8 позиционный(опция 12 поз.VDI 3425/30,) |
| Количество инструментов |
|
12 / 8 |
| Сечение резца |
mm |
25x25 |
| Макс. диаметр инструмента с цилиндрическим хвостовиком |
mm |
Ø32 |
| Ход инструмента под центром шпинделя |
mm |
10 |
| Конус Морзе пиноли |
|
МК4 |
| Диаметр пиноли |
mm |
Ø50 |
| Ход пиноли |
mm |
90 |
| Максимальное усилие на пиноль |
kg |
530 (27кг/см2) |
| Система ЧПУ |
|
|
Fanuc 0i (Fanuc 32i / Siemens 828 /Siemens 840D )
|
|
| Система смазки направляющих |
|
автоматическая |
| Объем резервуара охлаждающей жидкости |
л. |
115 |
| Занимаемая площадь |
mm |
1620x3316x1911 |
| Вес |
kg |
3750
|
Стандартная комплектация
- Гидроцилиндр для затягивания кулачков патрона Ф205 мм.
- 10-позиционная револьверная голова (не приводная - Slot type).
- Система ЧПУ Fanuc 0i-TD.
- Двигатель шпинделя Fanuc 15kW.
- Fanuc AC серво двигатели.
- Ориентирование шпинделя и возможность жесткого резьбонарезания метчиком (только Fanuc).
- Плоские направляющие с прямолинейностью 0,005мм на 1000мм.
- Точность ШВП 0,01мм на 500мм.
- Полная защита рабочей зоны.
- Автоматическая смазка направляющих.
- Гидравлическая станция с воздушным охлаждением.
- Двухцветная сигнальная лампа.
- Освещение рабочего пространства.
- Педали управления – 2шт, для зажима патрона (с возможностью выбора работы с внутренними и внешними кулачками) и движения пиноли задней бабки.
- Задняя бабка с гидравлической пинолью.
- Вращающийся центр МК4.
- Державки инструмента и комплект втулок - 4шт.
- RS 232 интерфейс и вход с флаш карты
- Охлаждение электрошкафа.
- Помпа СОЖ, 10 атм.
- Трансформатор 380/220V (для систем Fanuc)
- Комплект мягких и закаленных кулачков для патрона.
- Комплект ключей для обслуживания.
- Руководство управления Fanuc 0i-TD (комплект на CD, русский язык).
- Руководство по обслужванию станка.
- Фундаментные и регулирующие болты
- Знак CE
Опции
- Датчик измерения (коррекции) инструмента.
- Шпиндель с отверстием Ф74 мм 3000об/мин.
- “Ось С” на шпинделе.
- Револьверная голова ТВМА-200VDI30 или VDI40 8-ми или 12-позиционная с возможностью установки приводного инструмента.
- Автоматический уловитель деталей.
- ZF редуктор, понижающий 1:2.
- Стружкотранспортер и тележка для стружки.
- Устройство для подачи прутка ФЕДЕК -Ф65мм/1500мм.
- Устройство для подачи прутка ФЕДЕК -Ф42мм/3000мм.
- Устройство для подачи прутка ФЕДЕК -Ф20мм/3000мм.
- Держатель VDI 30 (40) для приводного инструмента 0 градусов.
- Держатель VDI 30 (40) для приводного инструмента 90 градусов.
- Держатель VDI 30 (40) радиальный для резцов.
- Держатель VDI 30 (40) осевой для резцов.
|
