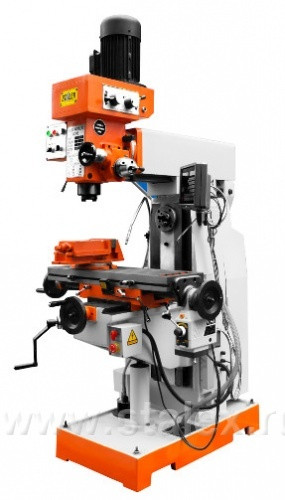

Stalex ZX7550CW
Универсально-фрезерный cтанок Stalex ZX7550CW используется в серийном и мелкосерийном производстве, точность обрабатываемых изделий позволяет работать станку так же и на опытных производствах и в ряду технологических нужд производства.
Конструкция станка Stalex ZX7550CW позволяет работать с вертикальным и горизонтальным шпинделем, станок предназначен для фрезерования плоских поверхностей и фасонного вертикального фрезерования (вертикальный шпиндель), сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания.
В качестве привода главного движения используют асинхронные электродвигатели, передача вращения от двигателя к вертикальному шпинделю происходит при помощи редуктора с зубчатым приводом, к горизонтальному шпинделю при помощи ремённого привода.
Разворот верхней части станка на 180º для перехода работы с вертикального шпинделя на горизонтальный шпиндель для дискового, шпоночного и фасонного горизонтального фрезерования. На станке размещена система подачи СОЖ в зону резания с внутренней циркуляции и фильтрации жидкости.
Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования. Станок Stalex ZX7550CW укомплектован станочными поворотными тисками для фрезерных и сверлильных операций. На станке установлено автоматическое перемещение стола при помощи электропривода.
Так же в стандартной комплектации станка – устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z для точного позиционирования инструмента (SDS6-3V) и обработки изделий, плюс оснастка:
- Цанговый патрон с набором цанг (8шт, 4-16мм)
- Сверлильный патрон 1-16/В18 с оправкой для сверлильных патронов с укороченным конусом Морзе
- Две оправки с наборами втулок для горизонтального фрезерования
• Массивная чугунная конструкция
• Основные узлы станка изготовлены из высокопрочного чугуна или стали
• Вертикальный и горизонтальный шпиндель, разворот верхней части станка на 180º
• Перемещение стола в трёх плоскостях
• Автоматическое перемещение стола по оси Х при помощи электропривода
• Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V)
• Система подачи СОЖ
• Подсветка рабочей зоны станка
• Комплектуется поворотными тисками и оснасткой
• Возможность поворота вертикального шпинделя в обе стороны на 45º
Stalex ZX7550CW | |
---|---|
Макс. диаметр сверления | 50 мм |
Макс. диаметр торцевой фрезы | 100 мм |
Макс. диаметр концевой фрезы | 25 мм |
Макс. диаметр растачивания | 120 мм |
Макс. диаметр нарезаемой резьбы | М16 |
Диапазон вращения вертикального шпинделя: 8 ступеней | 115 - 1750 об/мин |
Диапазон вращения горизонтального шпинделя: 8 ступеней | 38 - 1335 об/мин |
Расстояние от шпинделя до поверхности стола | 70-420 мм |
Размер рабочего стола | 800х240 мм |
Ход рабочего стола (продольный-поперечный) | 400х230x350 мм |
Т-образные пазы: 5 | 14 мм |
Диапазон поворота вертикального шпинделя | 45° влево/45° вправо |
Привод вертикального шпинделя | зубчатый |
Привод горизонтального шпинделя | ремённый |
Мощность главного электродвигателя | вертикальный 0,85/1,5 кВт/горизонтальный 2,2 кВт |
Автоматическое перемещение стола электроприводом | стандартная комплектация |
Устройство цифровой индикации (УЦИ) по осям Х/Y/Z | стандартная комплектация |
Система подачи СОЖ | стандартная комплектация |
Размер упаковки | 1140х1220х2220 мм |
Масса нетто/брутто | 850/1050 кг |
Основные | |
---|---|
Производитель | Stalex |
Состояние | Новое |
Дополнительный сервис | Сервисное обслуживание |
Тип станка | Фрезерный станок по металлу |
- Цена: Цену уточняйте
