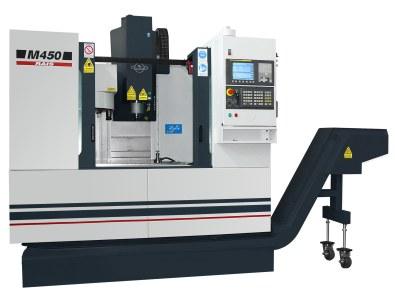

Фрезерный обрабатывающий центр с ЧПУ M450 предназначены для выполнения большого диапазона фрезерных, сверлильных и растачивающих операций на деталях средних размеров в одиночном и небольшом серийном производстве.
Станки оборудованы бесступенчатым главным приводом, системой непосредственного измерения движений стола и многопозиционным инструментальным магазином.
“RAIS-M” в принципе представляет собой бесконсольный фрезерный станок.
Он создан из неподвижной основы, на которой установлены крестовидные салазки (каретка), движущиеся поперек, и стол, движущийся вдоль по крестовидным салазкам.
Перемещение шпиндельной головки по оси Z осуществляется по линейным роликовым направляющим фирмы Bosh Rexroth, сконструированные таким образом, чтобы сохранять стабильность работы даже под влиянием чрезвычайно высоких нагрузок. Использование четырех рядов шариков и двухточечной схемы контакта позволяет стабилизировать неравно распределенные нагрузки в различных направлениях и обеспечивает плавное перемещение на протяжении всего срока службы.
Высокая жёсткость и виброустойчивость станка обеспечивается за счёт рациональной конструкции станины, что гарантирует стабильную точность и чистоту обработки. Высокоточный шарико-винтовой привод Rexroth установленный в центральной части станины на двух опорах SEC осуществляет перемещение от синхронных двигателей через беззазорные шариковинтовые передачи по замкнутым,с предварительным натягом направляющим линейного перемещения, сочетающими в себе высокую несущую способность, легкость и точность хода. Применение направляющих фирмы Rexroth (Германия) с интегрированными системами прямого измерения обеспечивает наивысшую точность линейных перемещений.
Шпиндель и шпиндельная головка, устанавливаются на колонне как единый узел. Все усилия резания равномерно передаются колонне на протяжении всего рабочего хода по оси Z . Узел сбалансирован с помощью противовеса расположенного в колонне. Шпиндель установлен на 4-х прецизионных подшипниках 4-го класса точности с угловым контактом, обеспечивающие высокую жесткость и точность даже при самых тяжелых режимах резания.
Стабильная чугунная станина центра принимает большие нагрузки и максимально гасит вибрации.
Высокоточная шарико-винтовая пара оси Y , диаметр 40 мм, закреплена на центре оси и установлена на двух подшипниках.
Электродвигатель подачи установлен сзади под колонной с целью предохранения от загрязнении и повреждении.
Массивные крестовые салазки поддерживают рабочий стол по всей длине продольного хода, чтобы предотвратить его провисание.
Шарико-винтовая пара оси Х закреплена в центре салазок.
Электродвигатель подачи оси Х целиком закрывается телескопической защитой от загрязнения и повреждения.
Рабочий стол установлен на прецизионных интегрированных направляющих.
Шпиндель и шпиндельная головка, устанавливаются на колонне как единый узел.
Все усилия резания равномерно передаются колонне на протяжении всего рабочего хода по оси Z .
Узел сбалансирован с помощью противовеса расположенного в колонне.
Шпиндель установлен на 4-х прецизионных подшипниках 4-го класса точности с угловым контактом, обеспечивающие высокую жесткость и точность даже при самых тяжелых режимах резания.
Главный электродвигатель обрабатывающего центра RAIS M300 - асинхронный, передает вращение шпинделю с помощью ременной передачи.
Конус шпинделя ISO / BT 40. Автоматический продув обеспечивает очищение конуса шпинделя и хвостовика инструмента перед зажимом нового инструмента.
Минимальное расстояние между торцом шпинделя и поверхностью стола 125 мм, максимальное - 635 мм. Это позволяет устанавливать детали прямо на рабочий стол без дополнительных приспособлений и облегчает наладку и проверку деталей.
Обрабатывающие центры М 550 и М 500 оборудованы 24-х позиционным магазином. Время смены инструмента - менее чем 3 секунды.
М 400 и М 450 оборудованы 16-ти позиционным инструментальным горизонтальным магазином, время смены инструмента 10 сек.
Рабочая зона станка полностью закрыта. Это обеспечивает защиту, как оператора, так и помещения от стружки и брызг СОЖ
Обрабатывающий центр стандартно оснащаются системой ЧПУ FANUC 0 iMate - MB, но пожеланию клиента можно установить и системы FANUC 0i-MB, FANUC 18i-MB, Heidenhain TNC410M, TNC425M или Siemens 802D. В качестве исполнительных приводов используются цифровые привода серии FANUC Power Mate i-MODEL D с электродвигателями серии iS series / iF series. Связь между устройством управления и приводами осуществляется посредством шины PROFIBUS.
Система подготовки управляющих программ реализована на базе персонального компьютера, представляет собой WINDOWS- приложение и работает независимо от центра. Программа имеет дружественный интуитивно понятный интерфейс.
Станки оборудованы бесступенчатым главным приводом, системой непосредственного измерения движений стола и многопозиционным инструментальным магазином.
“RAIS-M” в принципе представляет собой бесконсольный фрезерный станок.
Он создан из неподвижной основы, на которой установлены крестовидные салазки (каретка), движущиеся поперек, и стол, движущийся вдоль по крестовидным салазкам.
Перемещение шпиндельной головки по оси Z осуществляется по линейным роликовым направляющим фирмы Bosh Rexroth, сконструированные таким образом, чтобы сохранять стабильность работы даже под влиянием чрезвычайно высоких нагрузок. Использование четырех рядов шариков и двухточечной схемы контакта позволяет стабилизировать неравно распределенные нагрузки в различных направлениях и обеспечивает плавное перемещение на протяжении всего срока службы.
Высокая жёсткость и виброустойчивость станка обеспечивается за счёт рациональной конструкции станины, что гарантирует стабильную точность и чистоту обработки. Высокоточный шарико-винтовой привод Rexroth установленный в центральной части станины на двух опорах SEC осуществляет перемещение от синхронных двигателей через беззазорные шариковинтовые передачи по замкнутым,с предварительным натягом направляющим линейного перемещения, сочетающими в себе высокую несущую способность, легкость и точность хода. Применение направляющих фирмы Rexroth (Германия) с интегрированными системами прямого измерения обеспечивает наивысшую точность линейных перемещений.
Шпиндель и шпиндельная головка, устанавливаются на колонне как единый узел. Все усилия резания равномерно передаются колонне на протяжении всего рабочего хода по оси Z . Узел сбалансирован с помощью противовеса расположенного в колонне. Шпиндель установлен на 4-х прецизионных подшипниках 4-го класса точности с угловым контактом, обеспечивающие высокую жесткость и точность даже при самых тяжелых режимах резания.
Стабильная чугунная станина центра принимает большие нагрузки и максимально гасит вибрации.
Высокоточная шарико-винтовая пара оси Y , диаметр 40 мм, закреплена на центре оси и установлена на двух подшипниках.
Электродвигатель подачи установлен сзади под колонной с целью предохранения от загрязнении и повреждении.
Массивные крестовые салазки поддерживают рабочий стол по всей длине продольного хода, чтобы предотвратить его провисание.
Шарико-винтовая пара оси Х закреплена в центре салазок.
Электродвигатель подачи оси Х целиком закрывается телескопической защитой от загрязнения и повреждения.
Рабочий стол установлен на прецизионных интегрированных направляющих.
Шпиндель и шпиндельная головка, устанавливаются на колонне как единый узел.
Все усилия резания равномерно передаются колонне на протяжении всего рабочего хода по оси Z .
Узел сбалансирован с помощью противовеса расположенного в колонне.
Шпиндель установлен на 4-х прецизионных подшипниках 4-го класса точности с угловым контактом, обеспечивающие высокую жесткость и точность даже при самых тяжелых режимах резания.
Главный электродвигатель обрабатывающего центра RAIS M300 - асинхронный, передает вращение шпинделю с помощью ременной передачи.
Конус шпинделя ISO / BT 40. Автоматический продув обеспечивает очищение конуса шпинделя и хвостовика инструмента перед зажимом нового инструмента.
Минимальное расстояние между торцом шпинделя и поверхностью стола 125 мм, максимальное - 635 мм. Это позволяет устанавливать детали прямо на рабочий стол без дополнительных приспособлений и облегчает наладку и проверку деталей.
Обрабатывающие центры М 550 и М 500 оборудованы 24-х позиционным магазином. Время смены инструмента - менее чем 3 секунды.
М 400 и М 450 оборудованы 16-ти позиционным инструментальным горизонтальным магазином, время смены инструмента 10 сек.
Рабочая зона станка полностью закрыта. Это обеспечивает защиту, как оператора, так и помещения от стружки и брызг СОЖ
Обрабатывающий центр стандартно оснащаются системой ЧПУ FANUC 0 iMate - MB, но пожеланию клиента можно установить и системы FANUC 0i-MB, FANUC 18i-MB, Heidenhain TNC410M, TNC425M или Siemens 802D. В качестве исполнительных приводов используются цифровые привода серии FANUC Power Mate i-MODEL D с электродвигателями серии iS series / iF series. Связь между устройством управления и приводами осуществляется посредством шины PROFIBUS.
Система подготовки управляющих программ реализована на базе персонального компьютера, представляет собой WINDOWS- приложение и работает независимо от центра. Программа имеет дружественный интуитивно понятный интерфейс.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАБАТЫВАЮЩЕГО ЦЕНТРА M450
Характеристика | M400 | M450 |
---|---|---|
Размеры рабочего стола mm | 760x400 | 760x450 |
Макс. ход по оси X, Y, Z mm | 500x400x500 | 600x450x500 |
T-образный канал mm | 3х18/93 | |
Максимальный вес детали kg | 220 | 230 |
Расстояние от шпинделя до рабочего стола mm | 150...650 | |
Просвет mm | 475 | |
Конус шпинделя | ISO/BT40 (MAS403BT) | |
Хвостовик | MAS P40T-1 (45°) | |
Диапазон оборотов | 60..8000 (опция 10000, 15000) | |
Двигатель kW | 7.5/11 | |
Быстрый ход по оси X, Y, Z m/min | 30, 30, 20 | |
Максимальный рабочий ход mm/min | 10000 | |
Инструментальный магазин | 16 | |
Максимальный диаметр инструмента mm | 93 | |
Максимальная длина инструмента mm | 300 | |
Максимальный вес инструмента kg | 5 | |
CNC | Fanuc, Heidenhain, Siemens | |
Габариты станка mm | 2000x2000x2300 | |
Вес kg | 3100 | 3200 |
Стандартная комплектация обрабатывающих центров:
- Защита рабочей зоны
- Телескопическая защита направляющих
- Автоматическая смена инструмента
- Система централизованной смазки
- Сборник стружки
- Система охлаждения
- Инструментальный магазин
- ЧПУ Fanuc Oi Mate MC
- Главный двигатель и двигатели приводов подач Fanuc
- Упаковка
- Гарантия на станок-12 мес.;на ЧПУ и привода-24 мес.
Оборудование и комплектующие к станкам, приобретаемые за дополнительную плату:
- Вынесенный ручной импульсный генератор
- CNC Fanuc Oi-MB/Pentium
- CNC Fanuc 18i/21i
- CNC и привод Heidenhain iTNC530
- CNC Siemens Dsl
- 4-я ось ф200/ф170
- 4-я ось, диам. стола ф125/ф170 мм
- 4-я ось ф250 с диам. отв. ф62 мм
- 4-я и 5-я ось ф200/ф170 ( для 5-ой оси, необходимая система Fanuc 18i)
- Шпиндель 10000 об/мин. BT 40
- Шпиндель 15000 об/мин. Fanuc
- Комплект державок MASBT40 с хвостовиком, 12 шт.
- Комплект державок MASBT50 с хвостовиком, 12 шт.
- Датчик измерения инструмента
- Датчик измерения положения детали проводной DPK10
- Датчик измерения детали беспроводной DPВК11
- Программное обеспечение для датчиков
- Пистолет для обдувания детали
- Пистолет для уборки станка
- Стружкотранспортер
- Охлаждение масла в шпинделе
- Система охлаждения через шпиндель
- Агрегат охлаждения с насосом на 20 атм.
- Стеллаж для инструмента
Характеристики
Основные | |
---|---|
Состояние | Новое |
Дополнительный сервис | Установка, Сервисное обслуживание, Обучение |
Тип станка | Фрезерный станок по металлу |
ЧПУ | Да |
Страна производитель | Болгария |
Пользовательские характеристики | |
Производитель | RAIS Ltd |
Информация для заказа
- Цена: Цену уточняйте
