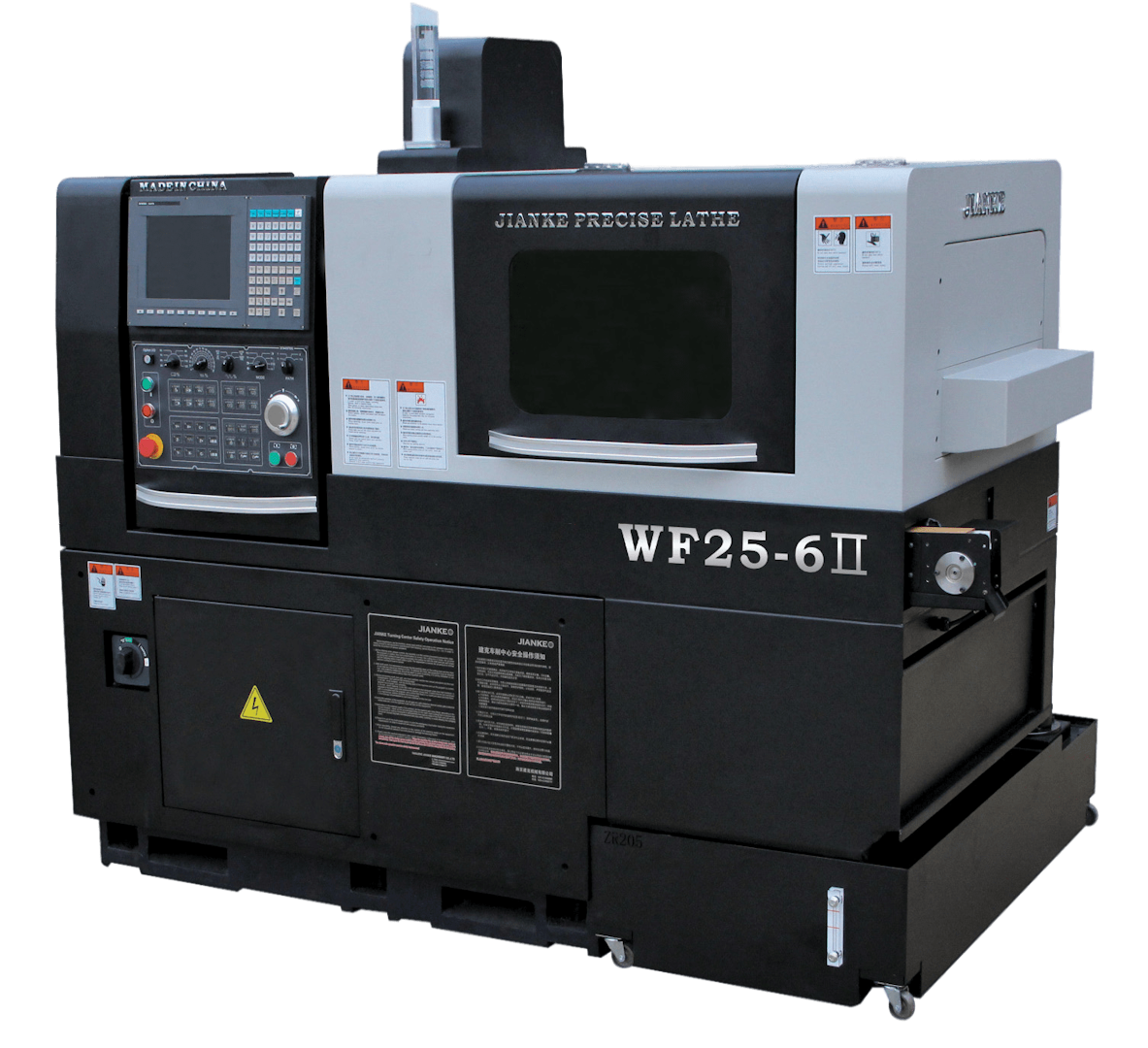

Токарный автомат продольного точения Jianke M серия
Цену уточняйте
- В наличии
Токарный автомат продольного точения Jianke M серияВ наличии
Цену уточняйте
+375 (29) 630-06-97
возврат товара в течение 14 дней по договоренности
Автоматы продольного точения Jianke серии M – это многофункциональные станки для широкого спектра задач с вариантами комплектации до 6 линейных и 2 круговых осей и осью B. Максимальный диаметр обработки - до 32 мм.
Конструкция станка состоит из верхней инструментальной платформы, и инструментальной платформы для противошпинделя.
возможна установка дополнительного запатентованного многофункционального инструментального модуля, что позволяет максимально расширить технологические возможности оборудования.
С применением расширяющих блоков можно суммарно установить до 30 инструментов.
Технические характеристики
Технические характеристики Jianke MA Технические характеристики Jianke MA MR| Параметр | МА 20 3-II | МА 25 3-II | МА 12 5-II | МА 20 5-II | МА 25 5-II | МА 20 5B | МА 25 5B | МА 20 6S | МА 25 6S | MR32-5II | MR32-6II | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Система ЧПУ | Система управления | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi |
| Канал управления | 1 канал | 1 канал | 2 канала | 2 канала | 2 канала | 2 канала | 2 канала | 2 канала | 2 канала | 2 канала | 2 канала | |
| Количество осей (линейные + круговые) | 3 + 1 | 3 + 1 | 5 + 2 | 5 + 2 | 5 + 2 | 5 + 3 | 5 + 3 | 6 + 2 | 6 + 2 | 5 + 2 | 6 + 2 | |
| шпиндель | Z1 / C1 | Z1 / C1 | Z1 / C1 | Z1 / C1 | Z1 / C1 | Z1 / C1 | Z1 / C1 | Z1 / C1 | Z1 / C1 | Z1 / C1 | Z1 / C1 | |
| противошпиндель | - | - | Z2 / X2 / C2 | Z2 / X2 / C2 | Z2 / X2 / C2 | Z2 / X2 / C2 | Z2 / X2 / C2 | Z2 / X2 / C2 | Z2 / X2 / C2 | Z2 / X2 / C2 | Z2 / X2 / C2 | |
| инструментальный блок 1 (шпиндель) | X1 / Y1 | X1 / Y1 | X1 / Y1 | X1 / Y1 | X1 / Y1 | X1 / Y1 | X1 / Y1 | X1 / Y1 | X1 / Y1 | X1 / Y1 | X1 / Y1 | |
| инструментальный блок 2 (противошпиндель) | - | - | неподвижный | неподвижный | неподвижный | неподвижный | неподвижный | Y2 | Y2 | неподвижный | Y2 | |
| инструментальный блок 3 (поворотный, ЧПУ) | - | - | - | В1 | В1 | - | - | - | - | |||
| Минимальное программируемое значение | 0,001 мм | 0,001 мм | 0,001 мм | 0,001 мм | 0,001 мм | 0,001 мм | 0,001 мм | 0,001 мм | 0,001 мм | 0,001 мм | 0,001 мм | |
| Скорость быстрой подачи | 32 м/мин (X1 - 24 м/мин) | 32 м/мин (X1 - 24 м/мин) | 32 м/мин (X1 - 24 м/мин) | 32 м/мин (X1 - 24 м/мин) | 32 м/мин (X1 - 24 м/мин) | 32 м/мин (X1 - 24 м/мин) | 32 м/мин (X1 - 24 м/мин) | 32 м/мин (X1, Y2 - 24 м/мин) | 32 м/мин (X1, Y2 - 24 м/мин) | 24 м/мин | 24 м/мин | |
| Зона обработки | Максимальный диаметр обработки | 20 мм | 25 мм | 12 мм | 20 мм | 25 мм | 20 мм | 25 мм | 20 мм | 25 мм | 32 мм | 32 мм |
| Максимальная длина обработки с направляющей втулкой | 195 мм | 195 мм | 135 мм | 195 мм | 195 мм | 195 мм | 195 мм | 195 мм | 195 мм | 250 мм | 260 мм | |
| Максимальная длина обработки без направляющей втулки (диаметр : длина) | 1 : 2,5D | 1 : 2,5D | 1 : 2,5D | 1 : 2,5D | 1 : 2,5D | 1 : 2,5D | 1 : 2,5D | 1 : 2,5D | 1 : 2,5D | 1 : 2,5D | 1 : 2,5D | |
| Максимальный диаметр осевого сверления для шпинделя | Φ10 мм | Φ10 мм | Φ8 мм | Φ10 мм | Φ10 мм | Φ10 мм | Φ10 мм | Φ10 мм | Φ10 мм | Φ13 мм | Φ13 мм | |
| Максимальный диаметр нарезания резьбы метчиком для шпинделя | М8 | М8 | М6 | М8 | М8 | М8 | М8 | М8 | М8 | М10 | М12 | |
| Максимальный диаметр сверления для противошпинделя | - | - | Φ5 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ10 мм | |
| Максимальный диаметр нарезания резьбы метчиком для противошпинделя | М4 | М6 | М6 | М6 | М6 | М6 | М6 | М8 | М8 | |||
| Максимальный диаметр сверления приводным инструментом | Φ8 мм | Φ8 мм | Φ5 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | |
| Максимальный диаметр нарезания резьбы метчиком приводным инструментом | М6 | М6 | М4 | М6 | М6 | М6 | М6 | М6 | М6 | М6 | М6 | |
| Максимальный диаметр сверления приводным инструментом для противошпинделя | - | - | Φ5 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | Φ10 мм | |
| Максимальный диаметр нарезания резьбы метчиком приводным инструментом для противошпинделя | М4 | М6 | М6 | М6 | М6 | М6 | М6 | М6 | М8 | |||
| Инструмент | Токарный инструмент для шпинделя, количество/размер | 1 / 16X16 мм + 5 / 12X12 мм | 1 / 16X16 мм + 5 / 12X12 мм | 6 / 10X10 мм | 1 / 16X16 мм + 5 / 12X12 мм | 1 / 16X16 мм + 5 / 12X12 мм | 1 / 16X16 мм + 5 / 12X12 мм | 1 / 16X16 мм + 5 / 12X12 мм | 1 / 16X16 мм + 5 / 12X12 мм | 1 / 16X16 мм + 5 / 12X12 мм | 1 / 16X16 мм + 5 / 12X12 мм | 6 / 16X16 мм |
| Приводная головка для шпинделя, количество/размер | 2 / ЕR11 + 2 / ЕR16 | 2 / ЕR11 + 2 / ЕR16 | 2 / ЕR11 + 2 / ЕR16 | 2 / ЕR11 + 2 / ЕR16 | 2 / ЕR11 + 2 / ЕR16 | 2 / ЕR11 + 2 / ЕR16 | 2 / ЕR11 + 2 / ЕR16 | 2 / ЕR11 + 2 / ЕR16 | 2 / ЕR11 + 2 / ЕR16 | 2 / ЕR16 + 3 / multi | 5 / ЕR16 | |
| Осевой инструмент для шпинделя, количество/размер | 4 / ER11/ER16 | 4 / ER11/ER16 | 4 / ER11 / ER16 | 4 / ER11/ER16 | 4 / ER11/ER16 | 4 / ER16 | 4 / ER16 | 4 / ER11/ER16 | 4 / ER11/ER16 | 3 / ЕR16 + 1 / ER20 | 3 / ЕR16 + 1 / ER20 | |
| Торцевой инструмент для противошпинделя, количество/размер | - | - | 4 / ER11/ER16 | 4 / ER11/ER16 | 4 / ER16 | 8 / ER16 | ||||||
| Торцевая приводная головка для противошпинделя, количество/размер | - | - | - | - | - | 3 / ER11/ER16 | 3 / ER11/ER16 | - | 8 / ER16 (опция) | |||
| Радиальная приводная головка для противошпинделя, количество/размер | 4 / ER11/ER16 | 4 / ER11/ER16 | - | |||||||||
| Токарный инструмент для противошпинделя, количество/размер | 2 / 12X12 мм | 2 / 12X12 мм | 1 (опция) | 2 (опция) | ||||||||
| Скорость вращения приводной головки ER16 | 6000 об/мин | 6000 об/мин | 6000 об/мин | 6000 об/мин | 6000 об/мин | 6000 об/мин | 6000 об/мин | 6000 об/мин | 6000 об/мин | 6000 об/мин | 6000 об/мин | |
| Скорость вращения приводной головки ER11 | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | |
| Скорость вращения радиальной приводной головки для противошпинделя | - | - | - | - | - | - | - | 6000 об/мин | 6000 об/мин | - | - | |
| Скорость вращения торцевой приводной головки для противошпинделя | 6500 об/мин | 6500 об/мин | ||||||||||
| Шпиндель и противошпинедль | Тип шпинделя/противошпинделя | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением |
| Скорость вращения шпинделя | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 10000 об/мин | 6000 об/мин | 8000 об/мин | |
| Скорость вращения противошпинделя | - | - | ||||||||||
| Индексация шпинделя / противошпинделя | 0,001° / - | 0,001° / - | 0,001° / 0,001° | 0,001° / 0,001° | 0,001° / 0,001° | 0,001° / 0,001° | 0,001° / 0,001° | 0,001° / 0,001° | 0,001° / 0,001° | 0,001° / 0,001° | 0,001° / 0,001° | |
| Мощность | Мощность шпинделя | 2,5 кВт / 3,7 кВт | 2,5 кВт / 3,7 кВт | 2,5 кВт / 3,7 кВт | 2,5 кВт / 3,7 кВт | 2,5 кВт / 3,7 кВт | 2,5 кВт / 3,7 кВт | 2,5 кВт / 3,7 кВт | 2,5 кВт / 3,7 кВт | 2,5 кВт / 3,7 кВт | 3,5 кВт / 6,0 кВт | 3,5 кВт / 6,0 кВт |
| Мощность противошпинделя | - | - | ||||||||||
| Мощность двигателя приводной головки | 0,75 кВт | 0,75 кВт | 0,75 кВт | 0,75 кВт | 0,75 кВт | 0,75 кВт | 0,75 кВт | 0,75 кВт | 0,75 кВт | 1,1 кВт | 1,7 кВт | |
| общие параметры | Габариты | 1650 х 1400 х 1763 мм | 1650 х 1400 х 1763 мм | 1990 х 1380 х 1678 мм | 2418 х 1414 х 1655 мм | 2418 х 1414 х 1655 мм | 2418 х 1414 х 1655 мм | 2418 х 1414 х 1655 мм | 2678 х 1525 х 1800 мм | 2678 х 1525 х 1800 мм | 2470 х 1600 х 1980 мм | 2470 х 1600 х 2000 мм |
| Масса | 1980 кг | 1980 кг | 1900 кг | 3050 кг | 3050 кг | 3050 кг | 3050 кг | 3050 кг | 3050 кг | 3880 кг | 3880 кг |
Компоновка Инструментальной платформы
Новая Запатентованная высокомодульная инструментальная система
Варианты оснащения гибкого Трехпозиционного инструментального модуля
Новая Запатентованная высокомодульная инструментальная система с осью B
Варианты оснащения инструментальной платформы для противошпинделя
Варианты инструментального оснащения
Вспомогательное оборудование
Характеристики
| Основные | |
|---|---|
| Состояние | Новое |
Информация для заказа
- Цена: Цену уточняйте
