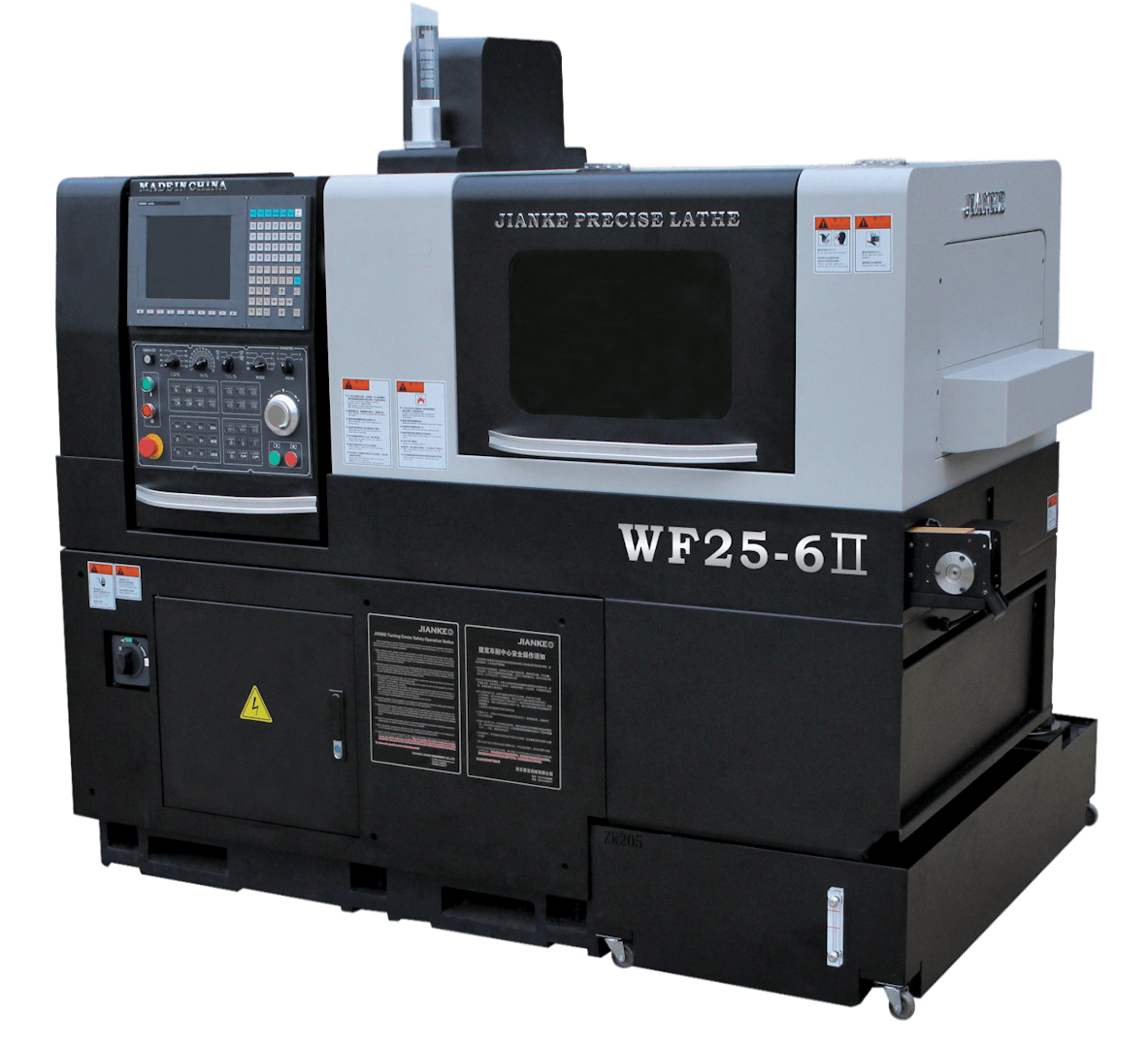

Автомат продольного точения Jianke серии W – для одновременной совмещенной обработки двумя инструментами с вариантом комплектации до 9 линейных и 2 круговых осей с максимальным диаметром обработки до 25 мм.
Конструкция станка состоит из двух независимых инструментальных платформ, а также инструментальной платформы для противошпинделя на которые с применением расширяющих блоков можно суммарно установить до 30 инструментов.
Технические характеристики
Технические характеристики Jianke WПараметр | WF25-6II | WS25-8II | WR20-9II | WR25-9II | |
---|---|---|---|---|---|
Система ЧПУ | Система управления | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi | Syntec, Fanuc, Mitsubishi |
Канал управления | 3 канала | 3 канала | 3 канала | 3 канала | |
Количество осей (линейные + круговые) | 6 + 2 | 8 + 2 | 9 + 2 | 9 + 2 | |
шпиндель | Z1 / C1 | Z1 / C1 | Z1 / C1 | Z1 / C1 | |
противошпиндель | Z2 / X2 / C2 | Z2 / X2 / C2 | Z2 / X2 / C2 | Z2 / X2 / C2 | |
инструментальный блок 1 | X1 / Y1 | X1 / Y1 | X1 / Y1 | X1 / Y1 | |
инструментальный блок 2 | X3 | X3 / Y3 | Z3 / X3 / Y3 | Z3 / X3 / Y3 | |
инструментальный блок 3 | - | Y2 | Y2 | Y2 | |
Минимальное программируемое значение | 0,001 мм | 0,001 мм | 0,001 мм | 0,001 мм | |
Скорость быстрой подачи | 32 м/мин | 32 м/мин | 32 м/мин | 32 м/мин | |
Зона обработки | Максимальный диаметр обработки в шпинделе | 25 мм | 25 мм | 20 мм | 25 мм |
Максимальная длина обработки в шпинделе с направляющей втулкой | 260 мм | 260 мм | 260 мм | 260 мм | |
Максимальная длина обработки в шпинделе без направляющей втулки | 1 : 2,5D (диаметр : длина) | 1 : 2,5D (диаметр : длина) | 1 : 2,5D (диаметр : длина) | 1 : 2,5D (диаметр : длина) | |
Максимальный диаметр сверления для шпинделя | Φ10 мм | Φ10 мм | Φ10 мм | Φ10 мм | |
Максимальный диаметр нарезания резьбы для шпинделя | М8 | М8 | М8 | М8 | |
Максимальный диаметр сверления приводной головки для шпинделя | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | |
Максимальный диаметр нарезания резьбы приводной головкой для шпинделя | М6 | М6 | М6 | М6 | |
Максимальный диаметр обработки в противошпинделе | 25 мм | 25 мм | 20 мм | 25 мм | |
Максимальная длина обработки в противошпинделе | 305 мм | 305 мм | 305 мм | 305 мм | |
Максимальный диаметр сверления для противошпинделя | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | |
Максимальный диаметр нарезания резьбы для противошпинделя | М6 | М6 | М6 | М6 | |
Максимальный диаметр сверления приводной головки для противошпинделя | Φ8 мм | Φ8 мм | Φ8 мм | Φ8 мм | |
Максимальный диаметр нарезания резьбы приводной головкой для противошпинделя | М6 | М6 | М6 | М6 | |
Инструмент | Инструментальный блок | Двухрядный, двухсторонний | Двухрядный, двухсторонний | Двухрядный, двухсторонний | Двухрядный, двухсторонний |
Токарный инструмент для шпинделя, количество/размер | 7/12x12 + 1/16x16 | 5/12x12 + 1/16x16 | 6/12x12 | 6/12x12 | |
Приводная головка для шпинделя, количество/размер | 3/ЕR16 + 2/ЕR16 | 4/ЕR16 + 3/ЕR16 | 7/ЕR16 | 7/ЕR16 | |
Торцевой инструмент для шпинделя, количество/размер | 4/ER11/ER16 | 4/ER11/ER16 | 4/ER16 | 4/ER16 | |
Торцевой инструмент для противошпинделя, количество/размер | 4+4+4/ER16 | 4+4+4/ER16 | |||
Скоросто вращения приводного инструмента | 6000 об/мин | 6000 об/мин | 6000 об/мин | 6000 об/мин | |
Шпиндель и противошпинедль | Тип шпинделя/противошпинделя | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением | Встроенный электрический шпиндель с масляным охлаждением |
Скорость вращения шпинделя | 8000 об/мин | 8000 об/мин | 10000 об/мин | 10000 об/мин | |
Скорость вращения противошпинделя | |||||
Индексация шпинделя / противошпинделя | 0,001° / 0,001° | 0,001° / 0,001° | 0,001° / 0,001° | 0,001° / 0,001° | |
Мощность | Мощность шпинделя | 2,2 кВт / 3,5 кВт | 2,2 кВт / 3,5 кВт | 2,2 кВт / 3,5 кВт | 2,2 кВт / 3,5 кВт |
Мощность противошпинделя | |||||
Мощность двигателя приводной головки | 0,75 кВт | 0,75 кВт | 0,75 кВт | 0,75 кВт | |
Общая потребляемая мощность | 13,5 кВт | 13,5 кВт | 13,5 кВт | 13,5 кВт | |
общие параметры | Габариты | 2770 х 1880 х 1480 мм | 2770 х 1880 х 1480 мм | 2770 х 1880 х 1480 мм | 2770 х 1880 х 1480 мм |
Масса | 3300 кг | 3600 кг | 3900 кг | 3900 кг |
Схема многофункциональной инструментальной платформы
Варианты совмещенной обработки несколькими инструментами
Варианты инструментального оснащения
Вспомогательное оборудование
Характеристики
Основные | |
---|---|
Состояние | Новое |
