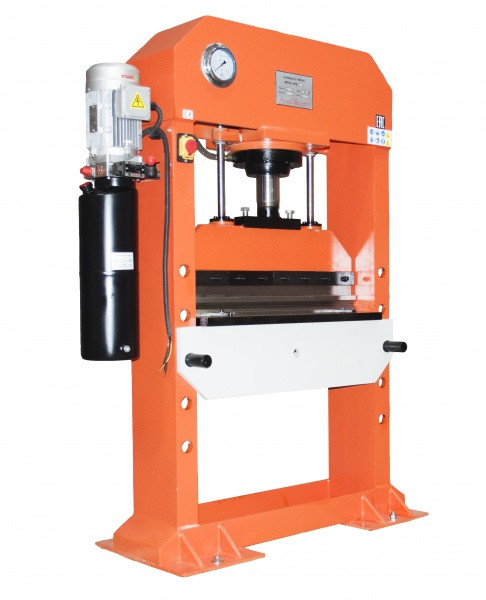

Гидравлический
пресс Stalex HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки.
Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз.
Гидростанция станка имеет 3 положения работы:
Рычаг в право – рабочий ход
Среднее положение рычага – стоп
Рычаг влево – обратный ход штока в верх
Вес станка 624кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HPB имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс гибки (исключаются люфты, перекосы и поломки станины).
Гидростанция станка имеет 3 положения работы:
Рычаг в право – рабочий ход
Среднее положение рычага – стоп
Рычаг влево – обратный ход штока в верх
Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки)
Время обратного подъёма штока – 25 секунд (без нагрузки)
Видео работы (тестовый запуск) - https://youtu.be/yYrRjKrOHTg
А – общая высота станка
1800 мм
B – общая ширина станка (по ножным опорам)
1100 мм
B – общая ширина станка (верхняя часть станка + гидростанция)
1290 мм
С – общая глубина станка
500 мм
D – расстояние между опорами
795 мм
Е – ширина опор
250 мм
H - максимальная высота заготовки, т.е. расстояние от верхней позиции пуансона до нижнего положения рабочего стола.
540 мм
Четыре ребра жёсткости рабочего стола.
(D: Ширина 795мм – расстояние между опорами)
(Ширина 950мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола – =38мм.
Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).
отв. крепления стола на сварных опорах - =42мм.
Толщины стенок сварных опор – 20/6мм.
Толщина горизонтальной части стола (рабочая поверхность) – 28мм.
отверстия в рабочей части стола – 90мм.
...
